PTF(polymer Thick Film，高分子聚合厚膜) 应该也可以算是软性电路板(Flex Cable)的一种，它利用网板印刷(silkscreen)技术把一层导电油墨(conductive layer)印刷于PET的基材上形成线路，有些更讲究的会在导电油墨上再加印一层绝缘油墨（dielectric layer）以?；は呗?。有别于一般FPCB的铜箔基本腐蚀制程。

PTF一般的应用都采用单层线路，但也可以是双层或是多层线路，在线路的中间以绝缘油墨隔绝，可是必须留下一小段线路当作相邻层线路的连通之用，不可以覆盖绝缘油墨。

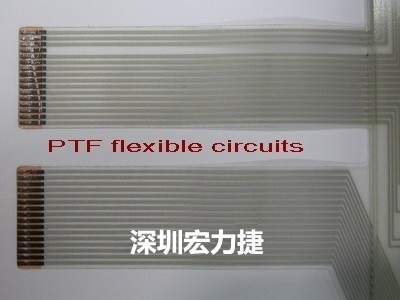

(↓单层PTF的成型品)

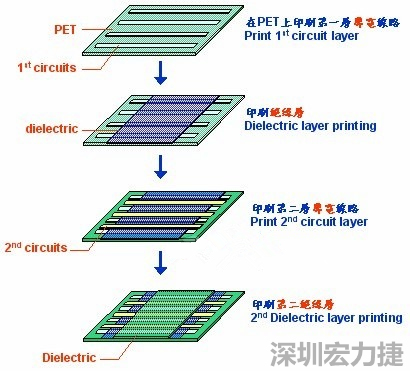

双层油墨的制造流程

步骤一，印刷第一层导电线路于PET的基材上。有些PET会作雾化处理以增加其导电油墨的附着能力，导电油墨通常使用银浆及导电石墨的混合油墨当作主要成分，所以会比一般的软性电路板的铜箔基板蚀刻制程来得便宜。


步骤二，印刷第一层绝缘油墨并覆盖住第一层导电线路，以避免与后面的第二层导电线路短路，但须预留下要与第二层导电线路连通的线路，不可覆盖。绝缘层通常使用UV油墨为材质，因为可以快速烘干，所以印刷完要经过UV灯的烘烤。


步骤三，印刷第二层导电线路于第一层绝缘油墨上，需留意与第一层导电线接触的地方。


步骤四，印刷第二层绝缘油墨并覆盖住所有的导电线路，如有导电及特殊需求例外。





PTF的优点

?　价钱较低且符合环保：PTF软性电路板由于使用银浆及导电石墨并利用网板印刷来完成线路的布局，比起一般传统的软性电路板使用铜板及电镀金制程来得便宜很多。而且没有电镀制程需求，更为环保。

?　交期短： 既然没有电镀制程，所以其制作流程比起传统的软性电路板就少了很多的步骤及干燥的时间，制程时间短，交期当然也就短了。



PTF的缺点

?　不可对折：FPC由于是使用银胶及石墨的印刷，延展性比不上铜、金，强烈建议不可对折PTF软性电路板。

?　线路间的间隙有最小限制：PTF厂商宣称最小的线路间的间隙(space)为5mils (0.127mm)，但是不良率非常高；一般的建议最小线路间的间隙(space)为20mils (0.5mm) 。传统软性电路板的最小的线路间的间隙(space)为3mils。

PTF：Polymer Thick Film (高分子聚合厚膜)

PET：Polyethylene terephthalate (聚乙烯对苯二甲酸酯)
