    PCB大讲堂:树脂塞孔技术简介

    发布时间 :2018-09-11 17:44 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB制板部

    1、前言:

           树脂塞孔的工艺流程近年来在PCB产业里面的应用越来越广泛,尤其是在一些层数高,板子厚度较大的产品上面更是备受青睐。人们希望使用树脂塞孔来解决一系列使用绿油塞孔或者压合填树脂所不能解决的问题。然而,因为这种工艺所使用的树脂本身的特性的缘故,在制作上需要克服许多的困难,方能取得良好的树脂塞孔产品的品质。



    2、树脂塞孔的由来:

    2.1电子芯片的发展

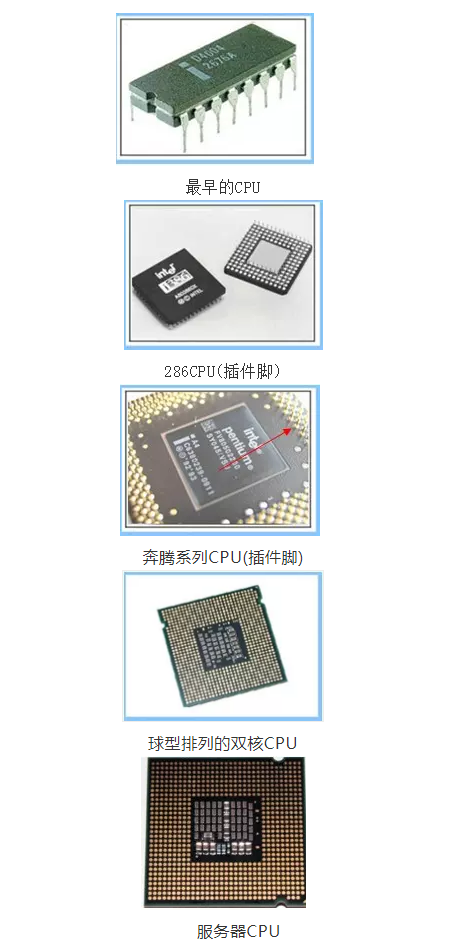

            随着电子产品技术的不断更新,电子芯片的结构和安装方式也在不断的改善和变革。其发展基本上是从具有插件脚的零部件发展到了采用球型矩阵排布焊点的高度密集集成电路???。从下图可以看到零部件的发展历程:




    2.2 两个人的相遇成就了树脂塞孔技术

       在PCB产业里边,许多的工艺方法都已经在行业内被广泛的应用,人们对于某一些工艺方法的由来基本上都已经不太关心。其实早在球型矩阵排列的电子芯片刚上市的时候,人们一直在为这种小型的芯片贴装元器件出谋划策,期望能从构造上缩小其成品的尺寸。

     20世纪90年代,日本某公司开发了一种树脂,直接将孔塞住,然后在表面镀铜,主要是为了解决绿油塞孔容易出现的空内吹气的问题。因特尔将此种工艺应用到因特尔的电子产品中,诞生了所谓的POFV (部分厂也叫Via on pad)工艺。
