作为有着20余年专业PCBA加工经验的深圳PCBA加工厂家，深圳宏力捷电子一直秉承“质量为先、真诚服务”的服务宗旨，为中国内地及海外客户提供PCB设计、电路板制造、元器件采购、SMT/DIP加工、PCBA测试等一站式电子制造服务。
PCBA制程水平

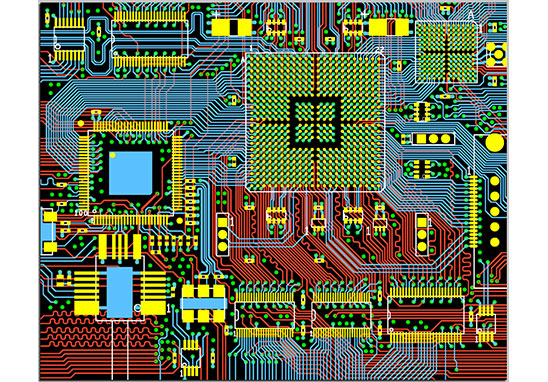

PCB设计能力
最高信号设计速率：10Gbps CML差分信号；
最高设计层数：40；
最小设计线宽线距：2.4mil；
最小BGA设计脚距：0.4mm；
最小机械孔直径：6mil；
最小激光钻孔直径：4mil；
最大PIN 数：63000；
最大元件数目：3600；
设计PCB最多BGA数量：48。
电路板制造制程能力
1. 常规刚性板工艺能力
层数：2-40；
板厚：0.2-7.0mm；
最大铜厚：7oz；
成品尺寸：650*1100mm；
最小线宽/间距：3/3mil；
最大板厚孔径比：12:1；
最小机械钻孔径：6mil；
孔到导体距离：3.5mil；
阻抗公差（Ω）：±5%(<50) ±10%(≥50)；
表面处理工艺：OSP、化学沉金、化学镍钯金、沉锡、沉银、无铅喷锡、镀硬金、镀软金、金手指等；
材料：FR-4、高TG、无卤素、高频（Rogers、Isola...)、CEM等。
2. 刚挠板（软硬结合板）工艺能力
刚性/挠性层数：10/6；
最小线宽线距：3/3mil；
板厚孔径比：12:1；
孔到导体距离：6mil；
阻抗公差（Ω）：10%
表面处理工艺：有铅喷锡、化学沉金、沉锡、沉银、无铅喷锡、镀硬金、软金、银浆等。
3. HDI板工艺能力
3+N+3：常规生产；
激光盲孔电镀填孔：常规生产；
最小激光孔径：4mil。
4. 金属基板工艺能力
层数：1-2L（金属基板＆金属芯板）、1-2L（陶瓷DBC板）；
板厚：0.5-3.0mm 尺寸：max:400*500 ,min:25*25mm ；
机械加工：X/Y/Z精度±0.08mm，喇叭孔、螺丝孔；
导热材料导热系数：常规导热材料：1-4W/m.k; 陶瓷导热材料：24-170W/m.k；
最大布线铜厚：5OZ；
金属表面处理：铝普通氧化、铝硬质氧化、铝化学钝化、喷沙、拉丝、表面电镀处理；
表面处理工艺： 热风整平、化学沉金、沉锡、沉银、电镀软/硬金等。

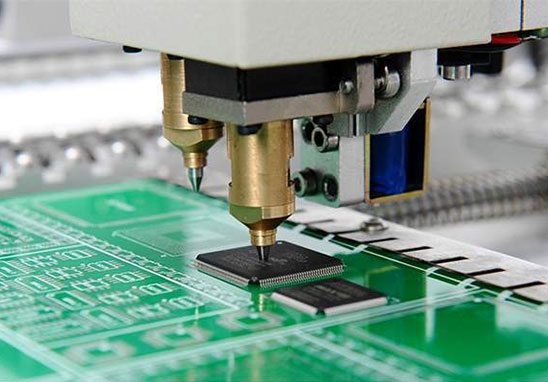

SMT/DIP加工制程能力
工艺：有铅、无铅；
SMT生产线：4条；
贴装PCB尺寸：20mm*20mm至420mm*520mm；
DIP生产线：2条；
最小元器件：0201；
SMT产能：400万点/日；
特殊工艺：支持BGA、PQFP、PLCC、SOP、SOJ；
DIP产能：100万点/日；
检测设备：AOI光学检测仪；
质量体系：ISO9001:2008；
验收标准：IPC-A-610E。
PCBA加工优势
1、提供PCBA加工、测试、组装等整体制造解决方案；
2、以客户价值为宗旨，实现突发问题1小时现场解决的机制；
3、丰富的国际物流和外币付款通道；
4、采购原厂品牌元器件、A+级别电路板板材，确保PCBA板质量过硬；
5、专业的PCBA团队管理模式，从订单下达至出货，全流程ERP系统管控及项目经理跟进。
PCBA加工费用
PCBA加工费用主要包含电路板及原材料的制作费用（包含工程费和测试费）、SMT贴片加工费用（贴片、钢网、治具、物料损耗等）、PCBA测试费用以及包装物流费用在内，报价是基于总体费用的加成法，一般为10%~20%左右的比例，具体根据PCBA板的工艺难度而定。
相信通过上面的介绍，您能够了解到深圳宏力捷电子是一家靠谱的PCBA加工厂家，如果您有电路板产品需要做PCB设计、PCB制板、元器件代购、SMT贴片加工、DIP插件加工、PCBA代工代料服务，欢迎联系深圳宏力捷电子！
