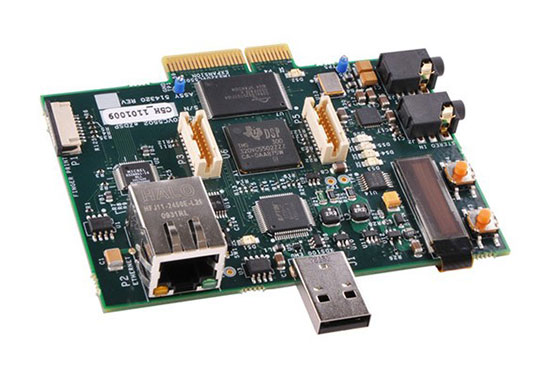

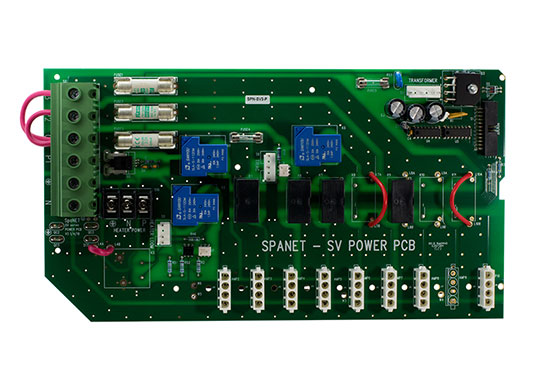

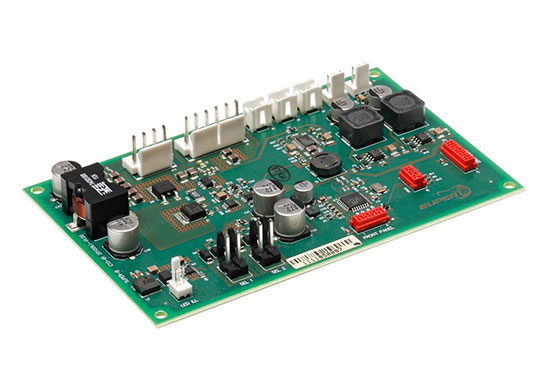

深圳宏力捷电子拥有10多年电路板抄板实战经验的电路板抄板团队保证抄板成功率，并可提供电路板改板、抄原理图、芯片型号鉴定、芯片解密、PCBA代工代料等一条龙电路板抄板解决方案！
电路板抄板需提供资料
简单单、双面板需提供一套样板，如果是多层板，最好能提供两套完全一样的样板。
电路板抄板方法及步骤
1. 记录好所有元器件的型号，参数，以及位置，尤其是二极管，三极管的方向，IC缺口的方向。
2. 拆掉所有器件，将PCB清洗干净，放入扫描仪内，得到较清晰的图像。
3. 用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。
4. 调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。
5. 将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层。
6. 将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件?；旰蠼玈ILK层删掉。不断重复直到绘制好所有的层。
7. 在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。
8. 用激光打印机将TOP.LAYER，BOTTOM.LAYER分别打印到透明胶片上(1：1的比例)，把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。
电路板抄板反推原理图
电路板抄板反推原理图是电路板抄板服务项目的细分，一般只需提供样板，或者PCB文件，就能推导出此PCB样板或PCB文件的原理图。
电路板抄板价格怎么算？
电路板抄板的价格，行业内通用的报价办法是按照需要抄板的电路板上的管脚（PIN）数量、走线数量、丝印等并结合PCB板难易度进行计算的。电路板抄板价格一般要参考PCB板尺寸大小，PCB板层数，元器件密度和操作的难易程度。
电路板抄板需要多长时间？
电路板时间跟电路板层数、焊盘点数以及要求出资料的项数相关；
简单的板子（100个焊点以内双面板）最快可做到一天内出资料；
复杂的板子（器件多、层数多、板子结构复杂）需根据样品实物评估交期。
电路板抄板服务流程
1. 客户提供产品图片或样板咨询抄板；
2. 根据图片或样板以及客户需求评估报价；
3. 客户确认报价，签订合同，预付项目定金；
4. 收到预付款，安排工程师抄板；
5. 抄板完成后，提供文件截图给客户确认；
6. 客户确认OK，结清余款，提供抄板资料。
深圳宏力捷推荐服务：PCB设计打样 | PCB抄板打样 | PCB打样&批量生产 | PCBA代工代料
