深圳宏力捷专业提供整体PCBA电子制造服务，包含上游电子元器件采购到PCB生产加工、SMT贴片、DIP插件、PCBA测试、成品组装等一站式服务。接下来为大家介绍PCBA加工波峰焊PCB工艺边和V-Cut一般要求。
PCBA加工波峰焊PCB工艺边和V-Cut一般要求

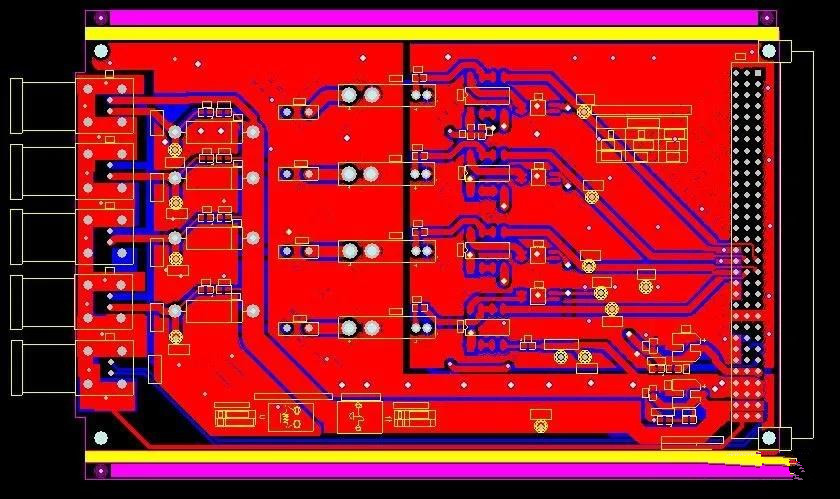

为了PCBA加工波峰焊接时便于装夹，避免安装在边缘部分的元器件与夹持爪碰撞，以及边缘导线和夹持爪之间粘连，沿PCB四周边缘均应留有不小于5mm的无元器件区及无铜箔区作为工艺边。如图所示：

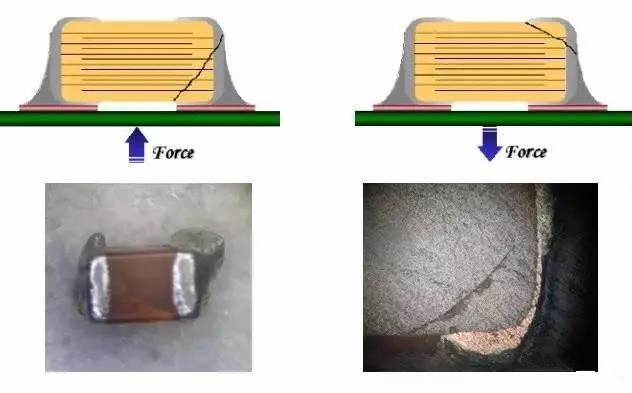

采取拼板结构的PCB，当经过多次安装和焊接的PCB进行分割时，低于靠近转角边缘区域的元器件，必然承受较大的扭曲应力变形，从而附加较大的应力而可能导致焊点和元器件开裂或裂纹。由于SMD与chip相比，没有引脚来消除PCB产生的机械应力，故更易造成损伤。

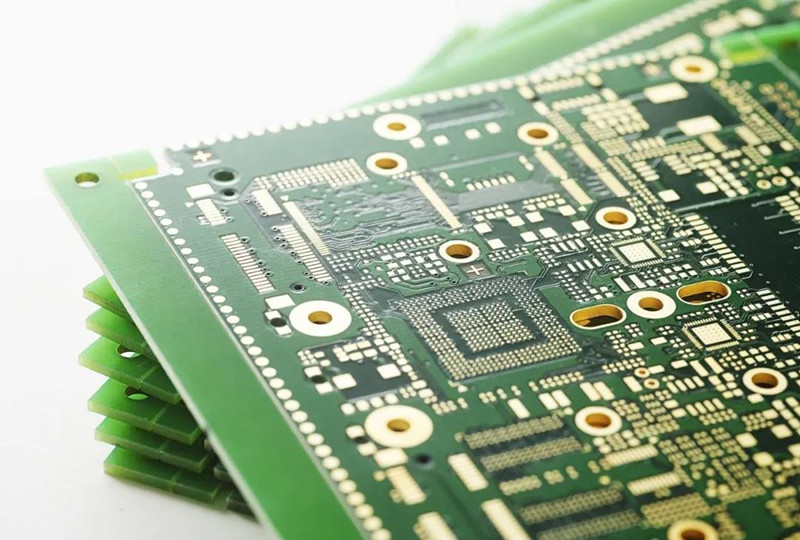

因此，采用预刻线的拼板结构形式可使分板时的翘曲变形最小，使元器件所受的应力和缺陷减到最小。拼板的连接和分离可采用双面对刻V形槽工艺实现，V形槽的深度为“双面深度之和为板厚的1/3左右”，要求刻槽尺寸精确，深度均匀。如图所示：
深圳宏力捷PCBA加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封装或0.6mm*0.3mm以上零件；
5. 最大贴装零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引脚零件间距：0.3mm；
9. 最小球状零件（BGA）间距：0.3mm；
10. 最小球状零件（BGA）球径：0.3mm；
11. 最大零件贴装精度（100QFP）：25um@IPC；
12. 贴片能力：300-400万点/日。
选择深圳宏力捷做PCBA加工的四大理由
1. 实力保障

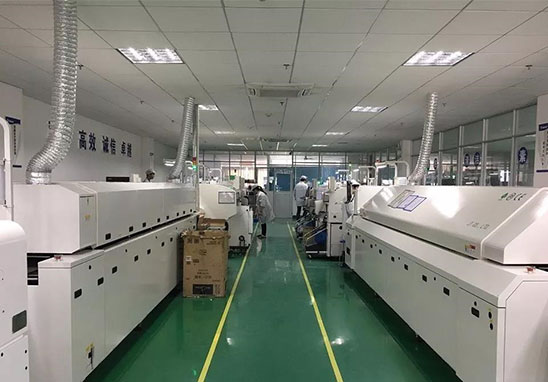

? SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
? DIP产线：拥有波峰焊两台，其中工作三年以上的老员工就有十多人，工人熟练程度高，可焊接各类插件材料。
2. 品质保障，性价比高
? 高端设备可贴精密异形件，BGA，QFN，0201类材料。也可样板贴片，散料手放。
? 样板与大小批量均可生产，打样800元起，批量0.008元/点起，无开机费。
3. 电子产品贴片、焊接经验丰富，交货稳定
? 累积服务上千家电子企业，涉及多类汽车设备与工控主板的SMT贴片加工服务，产品常出口欧美地区，品质能够得到新老客户的肯定。
? 交货准时，材料齐全后正常3-5天出货，小批量也可加急当天出货。
4. 维修能力强，售后服务完善
? 维修工程师经验丰富，可维修各类贴片焊接所造成的不良产品，能够保证每片电路板的连通率。
? 24小时客服人员随时响应，最快速度解决您的订单问题。
