深圳宏力捷电子是一家专业从事电子产品电路板设计（layout布线设计）的PCB设计公司，主要承接多层、高密度的PCB设计画板及电路板设计打样业务。接下来为大家介绍PCB设计如何做好屏蔽罩设计。
什么是屏蔽罩？
屏蔽罩是一个合金金属罩，是减少显示器辐射至关重要的部件，应用在MID或VR产品中可以有效的减少?？橛肽？橹涞南嗷ジ扇?，如图1所示，常见于主控功能?？楹偷缭茨？榧癢ifi?？橹涞母衾?。

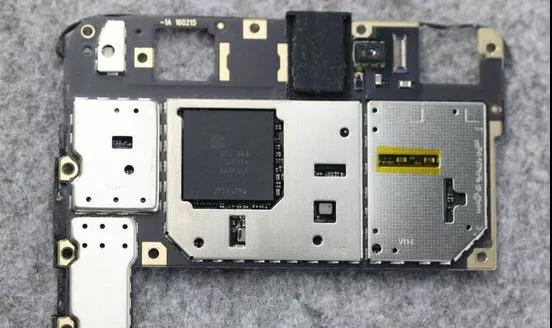

图1 屏蔽罩的使用
屏蔽罩夹子的用途
一般有使用到无线通讯的产品，通常都会在电路板上设计屏蔽框（来隔绝电磁干扰（EMI），但要使屏蔽框发挥功能，一般都需要用到两个零部件，一个是使用SMT贴片加工的屏蔽框，另一个是屏蔽罩，这么一来就必须要开两套以上的Press模具。
现在有些脑筋动得快的厂商想出了使用夹子（clip）来取代屏蔽框的方法，这种夹子不但可以使用SMT贴片加工，而且体积小所以不怕变形，这种夹子可以直接取代屏蔽框，当夹子被焊接在电路板之后，再直接把屏蔽罩安装在这些夹子中间夹住就可以了，等于少了一个屏蔽框的费用。如图2所示

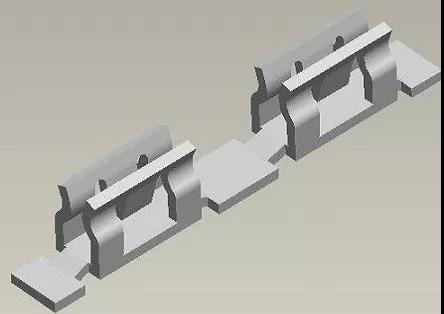

图2 常用屏蔽罩夹子
虽然屏蔽夹有非常多的有点与成本优势，但仍然有许多的工程设计问题需要注意：
1、有否建议多远的距离应该摆放一个夹子？根据厂商的回答，一般25mm摆放一个夹子就可以了。
2、基本上我们在弯角的地方都设计摆放了一个屏蔽夹，这样可以让作业员比较方便安装屏蔽罩时的对位准确。然后在其他没有屏蔽夹的地方也设计了一些接地的布缐，一来可以稍微提昇屏蔽罩的电磁隔绝能力，另一方面也可以为屏蔽夹无效时，马上可以更改为屏蔽框，而无需要重新设计电路板?！?/span>
屏蔽罩的使用?？?/span>
在MID或VR产品的PCB设计中，我们常常对某些?？榻衅帘?/span>
1、电源?？椋≒MU+DCDC+LDO）
如图3所示，通常电源?？樽鑫桓龇⑷仍醇案扇旁创嬖谟赑CB上，对其加上一个屏蔽罩而已有效的降低其对外的辐射干扰。

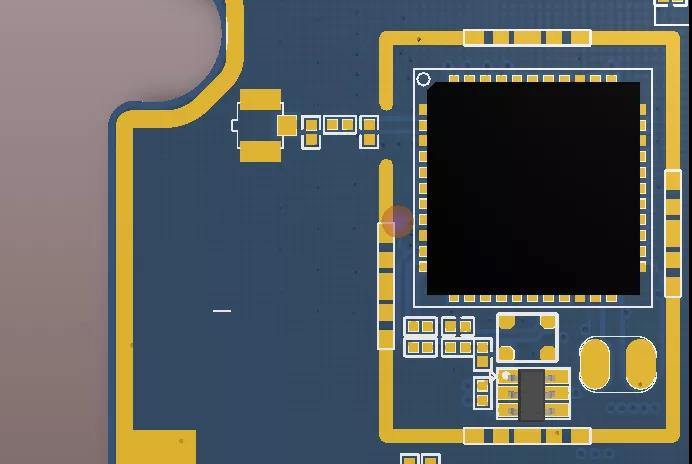

图3 电源?？榈钠帘握?/span>
2、核心?？椋–PU+DDR+Flash[EMMC]）
核心?？樽魑狿CB的核心部分，稳定的不受干扰的运行是一个系统稳定的重要组成部分，作为一个易受外界干扰的?？?，通常也给其设计一个屏蔽罩进行屏蔽，如图3所示。
3、Wifi及蓝牙?？?/span>
随着?？榈募啥炔欢显黾?，WiFi?？榛辜闪撕芏嗥渌墓δ?，比如Bluetooth，集成越多，自然会对WiFi信号的接受产生干扰，另一个主要的干扰源是PCB板上的元器件，它们工作时的高频电路会产生较为强烈的干扰，这时候品牌厂商多半会采用屏蔽处理，去掉或减弱主板对天线的干扰，金属屏蔽罩就是一个很好的选择，它们可以有效屏蔽电磁波对内部电路的影响，当然也阻挡了内部产生的电磁波向外辐射。当然天线的位置也比较至关重要，一般放置板边比较干净的地方，如图4，演示了一个添加屏蔽罩的Wifi蓝牙?？?。

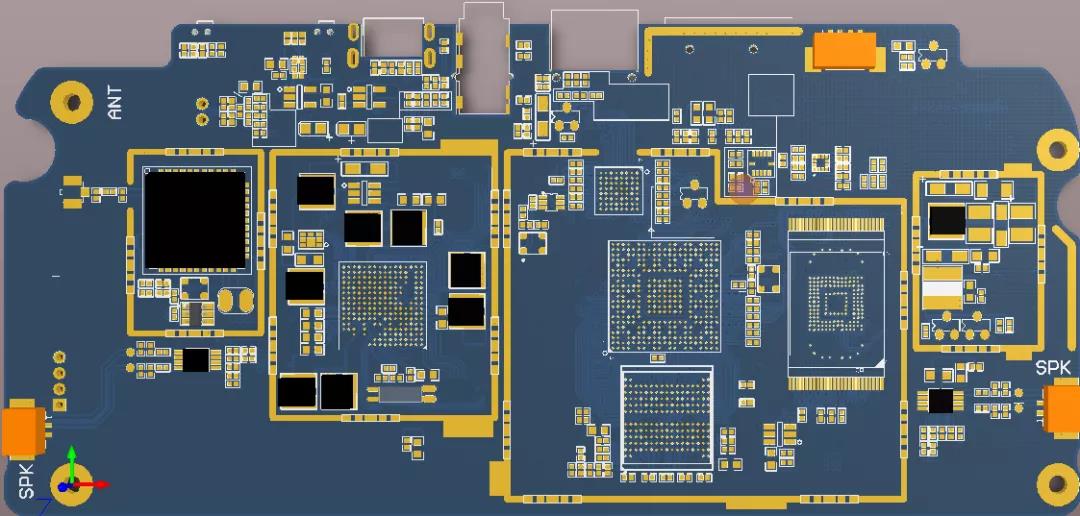

图4 Wifi蓝牙?？槠帘握?/span>
屏蔽罩及屏蔽罩的常用画法
屏蔽罩设计时候尽量设计为矩形不要出现多边形的情况，加大生产难度。如图5所示，展示了常用的画法及屏蔽罩夹子的放置
图5 屏蔽罩及屏蔽罩的常用画法
