深圳宏力捷自有SMT贴片厂，可提供最小封装0201元器件SMT贴片加工服务，支持来料来样加工和PCBA代工代料多种加工形式。接下来为大家介绍下SMT加工的核心与关键点。
SMT加工的核心与关键点
SMT工艺的目标是生产合格的焊点。要获得良好的焊点，取决于合适的焊盘设计、合适的焊膏用量以及合适的回流焊温度曲线。这些是工艺条件。使用同样的设备，有的厂家焊接合格率较高，有的厂家焊接合格率较低。区别在于不同的过程。体现在“科学、精细、标准化”的曲线设置、炉膛间隔、装配时的工装设备上。等等。这些往往需要企业花很长时间去探索、积累和规范。而这些经过验证和固化的SMT工艺方法、技术文件、工装设计就是“工艺”，是SMT的核心。按业务划分，SMT工艺一般可分为工艺设计、工艺试制和工艺控制。其核心目标是通过设计合适的焊膏量和一致的印刷沉积来减少焊接、桥接、印刷和位移的问题。在每个业务中，都有一套流程控制点，其中焊盘设计、Stencil设计、锡膏印刷和PCB支撑是流程控制的关键点。
随着焊盘尺寸和芯片加工元件空间的不断缩小，在印刷过程中，钢网开口的面积比以及钢网与PCB之间的空间越来越重要。前者与锡膏转移率有关，后者与锡膏印刷量和印刷良率的一致性有关，以获得75%以上的锡膏转移率。根据经验，模板开口与侧壁的面积比一般大于等于0.66：为了获得符合设计预期的稳定焊膏量，印刷时模板与PCB之间的间隙越小，更好的。实现0.66以上的面积比并不是一件难事，但消除模板与PCB之间的间隙却是一件非常困难的事。这是因为模板与PCB的间隙与PCB的设计、PCB的翘曲度、印刷时对PCB的支撑等诸多因素有关。有时受制于产品设计和使用的设备是不可控的，而这正是细间距组件。
组装的关键。接近 100% 的焊接失败，例如 0.4mm 引脚间距的 CSP、多排 QFN、LGA 和 SGA
与此有关。因此，在先进的专业SMT加工厂中，发明了许多非常有效的PCB支撑工具来校正PCB桥曲率并确保零间隙印刷。
SMT贴片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封装或0.6mm*0.3mm以上零件；
5. 最大贴装零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引脚零件间距：0.3mm；
9. 最小球状零件（BGA）间距：0.3mm；
10. 最小球状零件（BGA）球径：0.3mm；
11. 最大零件贴装精度（100QFP）：25um@IPC；
12. 贴片能力：300-400万点/日。
为什么选择深圳宏力捷做SMT贴片加工？
1. 实力保障

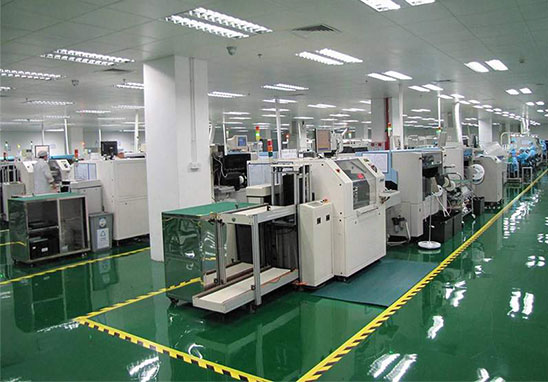

? SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
? DIP产线：拥有波峰焊两台，其中工作三年以上的老员工就有十多人，工人熟练程度高，可焊接各类插件材料。
2. 品质保障，性价比高
? 高端设备可贴精密异形件，BGA，QFN，0201类材料。也可样板贴片，散料手放。
? 样板与大小批量均可生产，打样800元起，批量0.008元/点起，无开机费。
3. 电子产品贴片、焊接经验丰富，交货稳定
? 累积服务上千家电子企业，涉及多类汽车设备与工控主板的SMT贴片加工服务，产品常出口欧美地区，品质能够得到新老客户的肯定。
? 交货准时，材料齐全后正常3-5天出货，小批量也可加急当天出货。
4. 维修能力强，售后服务完善
? 维修工程师经验丰富，可维修各类贴片焊接所造成的不良产品，能够保证每片电路板的连通率。
? 24小时客服人员随时响应，最快速度解决您的订单问题。
深圳宏力捷推荐服务：PCB设计打样 | PCB抄板打样 | PCB打样&批量生产 | PCBA代工代料
