PCBA焊接加工，通常对PCB板有很多要求，板必须满足焊接要求。那么，为什么焊接工艺需要对电路板有如此多的要求呢？事实证明，在PCBA焊接加工过程中，会有很多特殊的工艺，特殊工艺的应用会给PCB板带来要求。
如果PCB板出现问题，将增加PCBA焊接工艺的难度，最终可能导致焊接缺陷、不合格板等。因此，为了保证特殊工艺的顺利完成，方便PCBA焊接加工，PCB板必须在尺寸、焊盘距离等方面满足可制造性要求。
接下来深圳PCBA加工厂家-深圳宏力捷电子为大家介绍PCBA焊接加工对PCB板的要求。
1. PCB尺寸
PCB的宽度（包括电路板边缘）必须大于50mm且小于460mm，PCB的长度（包括电路板边缘）必须大于50mm。如果尺寸太小，则需要将其制成拼板。
2. PCB板边缘宽度
板边宽度>5mm，板间距<8mm，垫板与板边距离>5mm。
3. PCB弯曲度
向上弯曲度：<1.2mm，向下弯曲度：<0.5mm，PCB变形：最大变形高度÷对角线长度<0.25。
4. PCB板Mark点
Mark形状：标准圆、正方形、三角形；
Mark尺寸：0.8~1.5mm；
Mark材料：镀金、镀锡、铜和铂；
Mark的表面要求：表面平整、光滑、无氧化、无污垢；
Mark周围要求：周围1mm范围内不得有与标志颜色明显不同的绿油等障碍物；
Mark位置：距板边缘3mm以上，5mm范围内不得有过孔、测试点等标记。
5. PCB焊盘
SMD元件的焊盘上没有通孔。如果有一个通孔，焊膏将流入该孔，导致器件中的锡减少，或锡流向另一侧，导致板面不平，无法打印焊膏。
在进行PCB设计和生产时，有必要了解一些PCB焊接工艺知识，以便使产品适合生产。首先了解加工厂的要求可以使后续的制造过程更加顺利，避免不必要的麻烦。
以上就是PCBA焊接加工对PCB板的要求。在生产PCB板时，我们不应该懈怠，只有生产出高质量的PCB板，PCB板才能更好地接受其他特殊工艺，赋予PCB板生命，注入功能的灵魂。

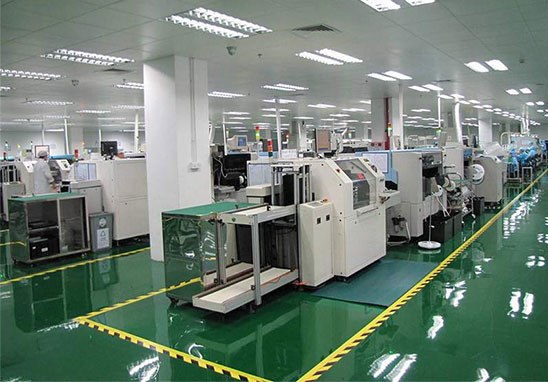

深圳宏力捷PCBA加工优势
