一条正常完整的PCBA生产线都配备有锡膏印刷机、贴片机、回流焊、波峰焊、AOI检测仪、ICT在线测试仪等设备。这么多设备PCBA加工过程中需要注意哪些事项呢？接下来深圳PCBA加工厂家-深圳宏力捷电子为大家介绍下。
一、运输

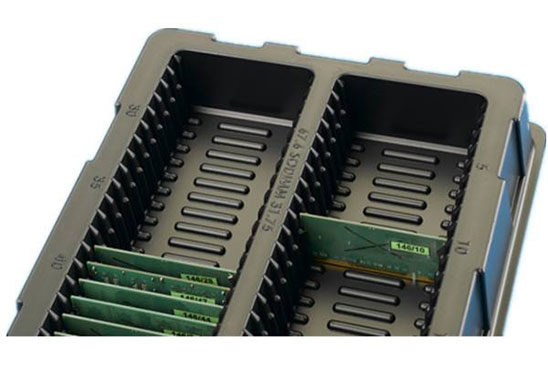

为防止PCBA损坏，在运输时应使用如下包装：盛放容器一般会选用防静电周转箱；隔离材料则为防静电珍珠棉。放置间距则应该在PCB板与板之间、PCB板与箱体之间有大于10mm的距离。放置高度必须距周转箱顶面有大于50mm的空间，保证周转箱叠放时不要压到电源，特别是有线材的电源。
二、PCBA加工洗板要求
板面应干净整洁，不能有锡珠、元件引脚、污渍。特别是插件面的焊点处，不应该看到任何焊接留下的污物。洗板的时候一定要注意对以下器件加以防护：线材、连接端子、继电器、开关、聚脂电容等易腐蚀器件，且继电器严禁用超声波清洗。
三、关于边缘
所有元器件安装完成后不允超出PCB板边缘。
四、PCBA加工过炉时
由于插件元件的引脚受到锡流的冲刷，部分插件元件过炉焊接后会存在倾斜，导致元件本体超出丝印框，因此要求锡炉后的补焊人员对其进行适当修正。
1、卧式浮高功率电阻可扶正1次，扶正角度不限。
2、元件引脚直径大于1.2mm的卧式浮高二极管（如DO-201AD封装的二极管）或其他元件，可扶正1次，扶正角度小于45°。
3、立式电阻、立式二极管、陶瓷电容、立式保险管、压敏电阻、热敏电阻、半导体（TO-220、TO-92、TO-247封装），元件本体底部浮高大于1mm的可扶正1次，扶正角度小于45°；如果元件本体底部浮高小于1mm的，须用烙铁将焊点熔化后进行扶正，或更换新器件。
4、PCBA加工中，电解电容、锰铜丝、带骨架或环氧板底座的电感、变压器，原则上不允许扶正，要求一次焊好，如有倾斜则要求用烙铁将焊点熔化后进行扶正，或更换新器件。
为什么选择深圳宏力捷做PCBA加工？
1. 实力保障

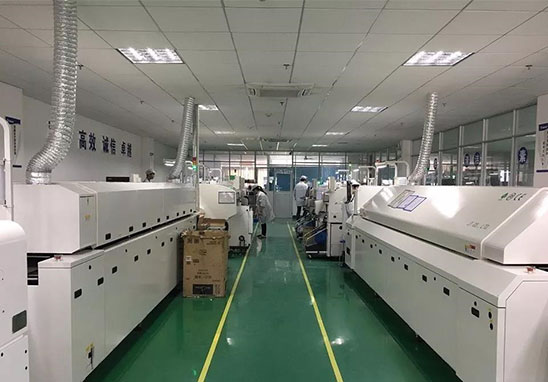

? SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
