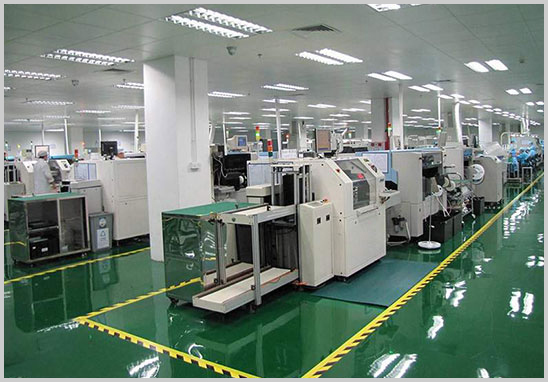

在表面贴装技术（SMT）加工过程中，贴片元件被放置于印刷电路板（PCB）上并通过回流焊接来完成电路组装。要实现高品质、高效率的SMT加工，规范的PCB基板是关键。即使拥有最先进的SMT技术，如果PCB基板不符合标准，也难以达到预期的效果。接下来SMT贴片加工厂家-宏力捷电子将为大家介绍实现高品质、高效率SMT加工对PCB的要求。
一、适宜的PCB拼版尺寸
1. 尺寸要求：
- 拼版后的PCB尺寸在10-15厘米范围较为适宜。太小的板子（小于5厘米*5厘米）贴片机难以处理，导致效率低下。
- 太大的板子（大于420*500毫米）超出了大多数贴片机的处理范围，也会影响生产效率。
2. 板厚要求：
- 非必要情况下，不要使用过薄或过软的板材。薄板和软板在印刷定位和贴片支撑方面都存在挑战，通常需要制作专用治具，增加成本。
二、符合规范的Mark点和工艺边
1. 工艺边要求：
- 工艺边宽度应在5-8毫米之间，确保PCB在传输过程中稳定。
- 工艺边上应合理放置Mark点，以保证PCB在SMT设备上的精确定位和传输稳定性。
2. Mark点要求：
- Mark点应为实心圆，焊盘直径1毫米，阻焊窗口直径3毫米。
- Mark点表面应洁净、平整，颜色与背景有明显区别，表面以沉金处理为佳，确保高对比度。
三、合理设计放置SMD元件
1. 元件分布：
- 高效率的SMT加工希望每个PCB上有尽可能多的SMD元件，减少进出板和贴片头空跑的时间浪费。
- 避免单面只有少量贴片元件的情况，尽量将这些元件移至另一面，形成单面贴片板，提高效率。
2. 双面贴片板设计：
- 对回流温度敏感的元件（如镜头和BGA）和自重较大的元件（如电感、卡座、连接器）应放在同一面，只过一次回流焊。
- 另一面只放置电阻、电容、二三极管和普通IC，适应两次回流焊的要求。
四、优选PCB表面处理
1. 沉金工艺：
- 对于0402及更小元件、精密BGA/QFN/QFP，建议采用沉金工艺，因为喷锡工艺的平整性较差，影响锡膏印刷品质。
2. OSP工艺注意事项：
- 双面贴片时，避免采用OSP工艺，因为在贴第一面时，第二面容易在高温下氧化。
- 如果PCB需要长期库存，避免使用OSP工艺，因为OSP板在常温下易氧化。
- OSP表面处理的PCB上有测试点时，要确保测试点上锡，因为焊接前的OSP?；つさ嫉缧圆?。
五、焊盘和定位孔设计考究
1. 焊盘设计：
- 焊盘形状和大小需合理，过大容易导致元件在回流焊时歪斜，过小则难以保证上锡量。
- 密脚IC和连接器的焊盘不要过粗或过细，确保贴片和焊接质量。
2. 定位孔设计：
- 卡座、连接器的定位柱必须与PCB的定位孔匹配。定位孔过小会影响插入，过大会失去定位作用。
实现高品质、高效率的SMT加工需要PCB设计和制造严格符合规范。从拼版尺寸、工艺边和Mark点设计，到元件合理分布和表面处理选择，每一个细节都直接影响到最终产品的质量和生产效率。通过遵循上述要求，设计者和制造商可以确保SMT加工过程顺利进行，生产出高质量的PCBA产品。
