深圳宏力捷电子是一家拥有20余年PCBA加工经验的PCBA代工厂，配备多条SMT生产线和DIP生产线，提供从PCB设计、电路板制造、元件采购、组装、焊接、测试到最终交付成品电子产品的一站式PCBA代工代料服务。在PCBA加工过程中，烘烤PCB板是一个至关重要的环节。本文将详细介绍进行PCBA加工前PCB的烘烤要求。
烘烤的目的与作用
PCB烘烤的主要目的是消除PCB板中的内应力和湿气，确保PCB在加工和使用过程中保持稳定的尺寸和形状。具体作用如下：
1. 消除内应力：在PCB的制造过程中，敷铜板在绝缘材料上贴上一层铜箔并进行烘干处理。此过程中会产生收缩和应力。通过烘烤可以消除这些内应力，稳定PCB的尺寸。

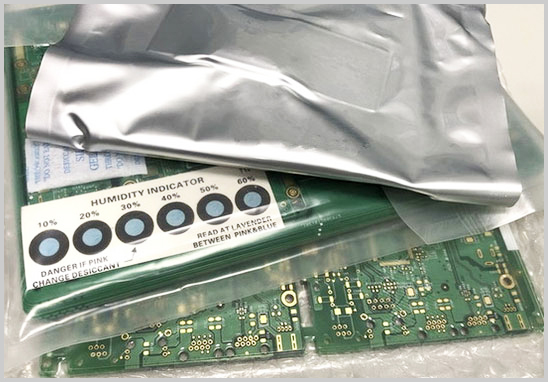

2. 除湿：PCB在钻孔前、压合后以及出货包装前都需要进行烘烤，以去除板内的湿气。这样可以减少在后续加工和使用过程中的湿气对PCB性能的影响。
3. 改善焊接效果：烘烤能使焊盘中的水分烘干，从而增强焊接效果，减少虚焊和修补率。
PCB烘烤的温度和时间要求
一般情况下，PCB的烘烤温度和时间控制在以下范围：
- 温度：100-120°C
- 时间：约2小时
然而，具体的烘烤时间还需根据PCB的制造日期进行调整。以下是具体的烘烤要求：
1. 制造日期2个月内：
- 如果PCB密封拆封超过5天，请以120 ±5℃烘烤1小时。
2. 制造日期超过2个月：
- 上线前请以120 ±5℃烘烤1小时。
3. 制造日期超过2至6个月：
- 上线前请以120 ±5℃烘烤2小时。
4. 制造日期超过6个月至1年：
- 上线前请以120 ±5℃烘烤4小时。
5. 制造日期超过1年：
- 上线前请以120 ±5℃烘烤4小时，再送PCB厂重新喷锡后才可上线使用。
烘烤后的使用时限
烘烤过的PCB应在5天内使用完毕（投入到IR Reflow）。如果未能在5天内使用完毕，则需再次以120 ±5℃烘烤1小时后方可上线使用。
注意事项
1. 避免烘烤时间过长：烘烤时间不宜过长，否则可能会导致PCB板氧化，影响其性能和外观。
2. 控制暴露时间：PCB在烘烤后应尽快投入使用。如果暴露在空气中超过一天，可能会出现氧化现象。
3. 选择合适的供应商：不同供应商的制作能力不同，某些OSP（有机焊料?；ぜ粒┐淼腜CB相对保存时间较长。因此，选择信誉良好、技术过硬的供应商尤为重要。
结语
PCB的烘烤是PCBA加工过程中不可忽视的重要步骤。正确的烘烤处理能有效消除PCB的内应力和湿气，提高焊接效果，保证产品质量。采购人员和生产人员应严格按照烘烤要求进行操作，并根据实际情况调整烘烤时间和温度，以确保PCB在后续加工中的稳定性和可靠性。通过规范的烘烤处理，能够大大提高PCBA加工的成功率，确保最终产品的高质量和可靠性。
