在电子设备制造领域，SMT贴片打样是产品开发和生产过程中的关键环节。合格的SMT贴片打样不仅关乎产品的性能与可靠性，还直接影响到后续的生产效率和成本控制。作为电子设备厂家的采购人员，掌握如何判断SMT贴片打样是否合格至关重要。本文将详细探讨这一主题，从多个角度深入分析，帮助您提升判断能力。
一、元器件放置的准确性
元器件放置的准确性是判断SMT贴片打样是否合格的首要标准。合格的SMT贴片打样应确保所有元器件按照设计要求精确无误地放置在PCB上。元器件位置偏差将直接影响电路板的性能和后续生产工艺。
1. 精确度量与检测
- 工具选择
使用光学显微镜或自动光学检测设备（AOI）对贴片进行精确度量。这些设备能够高效、准确地检测元器件位置偏差。
- 检测流程
- 确认元器件位置：根据BOM（物料清单）和坐标文件确认元器件的应放位置。
- 扫描PCB板：通过AOI设备扫描PCB板，自动识别并对比元器件的实际位置与理论位置。
- 生成检测报告：列出偏差情况。
2. 偏差容忍度
- 行业标准
不同的电子元器件和PCB板对位置偏差的容忍度不同。采购人员需了解并遵循相关行业标准和客户要求，确保元器件位置偏差在可接受范围内。
- 案例分析
某些精密芯片或高频元器件对位置偏差要求极高，任何微小的偏差都可能导致性能下降或失效。因此，在判断SMT贴片打样是否合格时，应特别关注这些关键元器件的位置准确性。
二、焊接质量
焊接质量直接关系到SMT贴片打样的可靠性和耐久性。合格的焊接点应具有光滑的外观，焊接剂和焊点之间应具有均匀分布的间隙。
1. 外观检查
- 焊点外观
合格的焊点表面应干净、光滑、有金属光泽，无污垢、残渣或气泡。使用放大镜或显微镜进行细致观察，可发现潜在的焊接缺陷。
- 焊锡分布
焊接剂和焊点之间的间隙应均匀分布，无连锡、假焊或虚焊现象。连锡可能导致短路，而假焊或虚焊则会影响电路的正常工作。
2. 电气性能测试
- 测试方法
通过电气性能测试仪对焊接后的PCB板进行电气性能测试，验证焊接点的导电性和绝缘性。测试项目包括电阻测试、绝缘电阻测试等。
- 结果分析
根据测试结果分析焊接质量，对存在问题的焊点进行标记并记录，以便后续返修处理。
三、过孔与通孔质量
过孔和通孔的质量同样重要，它们直接关系到元器件之间的电气连接和信号传输。
1. 过孔质量评估
- 内部结构检查
使用显微镜或X射线检测设备检查过孔的内部结构，确?？妆诠饣?、无杂质。
- 孔壁厚度
孔壁厚度应符合设计要求，过薄可能导致机械强度不足，过厚则可能影响信号传输质量。
2. 通孔质量评估
- 导孔检查
检查导孔的光滑度、沟槽深度和孔径直径是否符合要求。导孔质量直接影响元器件的插装和焊接效果。
- 连接可靠性
通过电气性能测试验证通孔连接的可靠性，确保信号传输畅通无阻。
四、封装质量
封装质量是SMT贴片打样的另一个重要方面，它关系到产品的整体外观和长期可靠性。
1. 封装材料
- 材料选择
封装材料应具有耐高温、耐腐蚀和电绝缘性能，以确保产品在恶劣环境下的稳定工作。
- 质量检查
检查封装材料的质量证书和检测报告，确保其符合相关标准和客户要求。
2. 封装工艺
- 焊盖准确度
焊盖应准确覆盖元器件引脚，无漏盖或错位现象。
- 外观检查
封装后的外观应平整、光滑、无接缝和毛刺。使用放大镜或显微镜进行细致观察，确保封装质量达标。
五、热效应与部件安装
在实际操作过程中，温度对贴片工艺产生重大影响。过高的温度可能导致电路板变形，过低的温度则可能影响焊点的稳固性。
1. 热效应控制
- 温度监控
在SMT贴片过程中，应实时监控焊接温度，确保其在合理范围内波动。使用温度传感器和控制系统进行精确控制。
- 工艺优化
根据具体元器件和PCB板的特点，优化焊接工艺参数，如预热时间、焊接时间和冷却时间等，以获得最佳的焊接效果。
2. 部件安装准确性
- 部件方向
确保所有元器件按照设计要求正确安装，方向一致。方向错误可能导致电路功能失效或损坏。
- 部件间隙与平整度
部件间隙和平整度应符合设计要求，过大或过小都会影响产品的性能和后续生产工艺。使用专用工具和设备进行精确调整和控制。
六、视觉检查与后期维护
视觉检查是判断SMT贴片打样是否合格的重要步骤之一。通过直观的视觉检查，可以发现一些常见问题，如焊盖、焊锡桥接、部件漏装等。
1. 视觉检查流程
- 准备阶段
准备好所需的检查工具和设备，如放大镜、显微镜、AOI设备等。
- 检查内容
按照预定的检查清单逐一检查PCB板上的元器件和焊接点，记录发现的问题并进行分类处理。
- 结果反馈
将检查结果及时反馈给相关部门和人员，以便及时采取措施进行整改和返修。
2. 后期维护考虑
- 产品更新
随着技术的不断进步和产品需求的不断变化，SMT贴片打样也需要不断更新和改进以满足新的要求。
- 维修与替换
在实际应用中，SMT贴片打样可能会因各种原因出现故障或损坏。因此，在判断其是否合格时还应考虑其维修和替换的便捷性。
七、综合评估与持续改进
判断SMT贴片打样是否合格需要从多个角度进行综合评估。除了上述几个方面外，还应考虑产品的稳定性、可靠性以及客户反馈等因素。
1. 综合评估方法
- 建立评估体系
根据产品特点和客户需求建立科学的评估体系，明确评估标准和流程。
- 收集数据与信息
收集SMT贴片打样过程中的各种数据和信息，包括工艺参数、检测结果、客户反馈等。
- 综合分析与判断
对收集到的数据和信息进行综合分析和判断，得出是否合格的结论。
2. 持续改进机制
- 问题分析与整改
针对评估过程中发现的问题进行深入分析，找出根本原因并制定整改措施。
- 工艺优化与创新
不断优化SMT贴片工艺流程和技术参数，引入新的设备和材料以提高生产效率和产品质量。
- 培训与交流
加强对操作人员的培训和技术交流，提高整个团队的专业素质和技术水平。
结语
SMT贴片打样作为电子设备制造过程中的关键环节之一，其合格与否直接关系到产品的性能和可靠性。作为电子设备厂家的采购人员，掌握如何判断SMT贴片打样是否合格至关重要。通过从元器件放置的准确性、焊接质量、过孔与通孔质量、封装质量、热效应与部件安装、视觉检查与后期维护等多个角度进行详尽分析，并采用综合评估与持续改进的方法，可以有效提升判断能力，确保SMT贴片打样的高质量和可靠性。

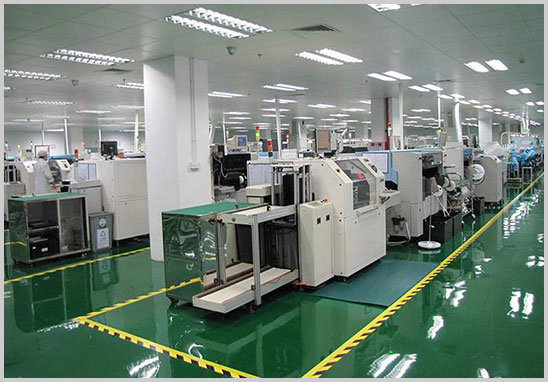

深圳宏力捷电子有着20余年PCBA加工经验，工厂配备多条SMT生产线、DIP生产线，可提供从PCB设计、电路板制造、元件采购、组装、焊接、测试和最终交付成品电子产品的一站式PCBA代工代料服务。
