PCB抄板打样是电子产品开发中的重要环节，尤其在新产品开发、产品优化和改版过程中。本文将详细介绍PCB抄板与打样的流程，包括抄板的基本步骤、打样的意义及注意事项。
1. PCB抄板流程
PCB抄板，又称PCB逆向设计，是指在没有原始设计文件的情况下，通过现有的实物电路板进行逆向工程，恢复出电路板的原始设计文件。PCB抄板的主要流程如下：
1.1 拆解与扫描
首先，将待抄板的PCB实物进行拆解，清除表面的元器件，逐层分离电路板。在每一层分离之后，使用专业的扫描仪对电路板进行高清扫描，获取每一层的图像数据。
1.2 图像处理
通过图像处理软件，将扫描得到的图像进行处理，提取出各层的线路、焊盘和过孔信息。通?；峤卸员群托Ｗ?，确保图像与实物一致。
1.3 原理图绘制
根据提取的线路信息，使用EDA（电子设计自动化）软件绘制出PCB的原理图。这一步需要专业的技术人员根据经验和逻辑推断，恢复电路的原理结构。
1.4 PCB文件重构
在原理图绘制完成后，利用EDA软件将各层线路、过孔、焊盘等信息重新组合，生成标准的PCB设计文件（如Gerber文件）。这些文件将用于后续的PCB制造。
1.5 元器件清单整理
最后一步是整理PCB上的元器件清单（BOM表）。通过元器件的实际标号、封装和位置，逐一确认元器件的型号和规格，生成完整的元器件清单。
2. PCB打样流程
在完成PCB抄板之后，通?；峤写蜓?，以验证设计的准确性和可行性。打样是小批量生产的一种形式，用于快速验证设计效果。PCB打样的主要流程如下：
2.1 文件检查与提交
将生成的PCB设计文件（如Gerber文件、钻孔文件）提交给PCB制造厂商。提交前需进行详细的检查，确保文件无误，尤其要注意层次顺序、钻孔尺寸和焊盘位置的准确性。
2.2 PCB制造
PCB制造厂商根据提交的文件进行电路板的生产，包括印刷线路、钻孔、电镀、阻焊层印制和字符印刷等工艺。通常，小批量打样的周期较短，制造时间一般为数天到一周。
2.3 元器件采购与焊接

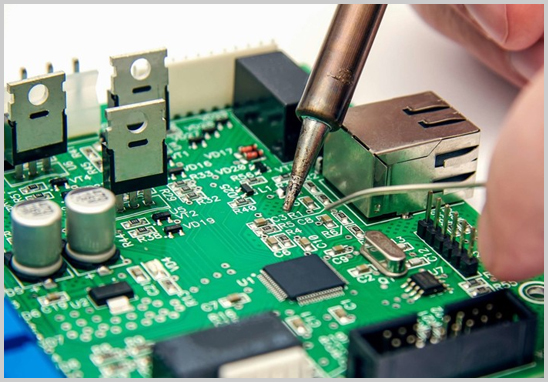

在等待PCB制造的同时，工程师可进行元器件的采购。打样阶段通?；嵫≡穹仙杓埔蟮纳倭吭骷泻附?。焊接可以选择手工焊接或小批量的SMT贴片焊接。
2.4 电路板测试
在PCB焊接完成后，需要对电路板进行全面的功能测试。包括通电测试、功能验证、信号测试等，以确保设计符合预期。如果发现问题，可以根据测试结果对设计进行修正。
2.5 设计优化与二次打样
根据测试结果，对设计进行必要的优化和调整。如果需要，可进行二次打样，以确保最终设计的可靠性和稳定性。
3. 注意事项
3.1 数据保密性
在PCB抄板过程中，涉及到对原始设计的逆向工程，因此需要严格保密，避免数据泄露。
3.2 精度与质量
抄板过程中，扫描、图像处理、原理图绘制等环节都需要高精度的操作，以确保设计的还原度。打样时，应选择信誉良好的制造厂商，以保证样板的质量。
3.3 合法性与知识产权
PCB抄板应遵循合法合规的原则，尊重原设计的知识产权，避免因侵权导致法律风险。
PCB抄板与打样是电子产品开发中的重要步骤，通过这些流程，可以有效地进行产品复制、设计优化和新产品开发。理解并掌握抄板与打样的流程和注意事项，有助于提升产品的研发效率和质量。
