在现代电子产品的制造过程中，PCBA是核心环节之一。而PCBA插件DIP加工，作为一种传统的元器件装配方式，仍然在许多电子产品的生产中占有重要地位。DIP工艺常用于较大、功率较高的元件的组装，尤其是在有特殊要求的工业控制、家电和汽车电子等领域。

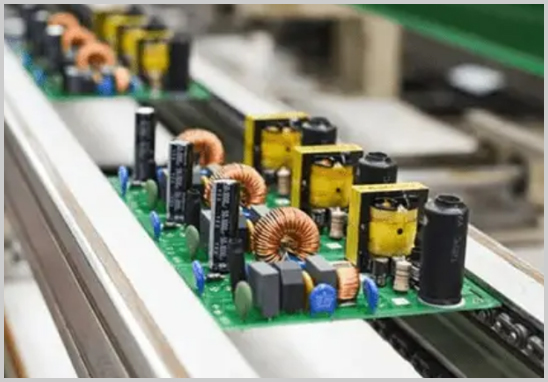

什么是PCBA插件DIP加工？
PCBA插件DIP加工是指将双列直插封装（DIP）元器件通过人工或机器插件方式插入到PCB电路板上的过程。DIP元器件通常具有两个引脚排成两列，广泛应用于较大电流、功率较高的组件，如集成电路（IC）、继电器、电阻和电容等。
PCBA插件DIP加工步骤
1. 元器件准备
在开始DIP加工前，首先需要确保所有DIP元器件已经准备好并经过质量检验。特别是引脚的质量、排列是否整齐，避免在插入过程中发生断脚、短路等问题。
2. PCB电路板准备
确保PCB电路板已经完成了SMT（表面贴装技术）工艺或者已经完成了预处理，如去污、干燥等。此时，电路板应具有良好的接插件接触面，并且确?？拙队隓IP元件引脚匹配。
3. 插件过程
将DIP元件按照设计要求，正确地插入PCB电路板上的插槽孔中。此过程可以通过自动插件机、半自动插件机或手工插装完成，具体取决于生产规模和工艺要求。
4. 波峰焊接
插件完毕后，PCB需要通过波峰焊接机进行焊接。波峰焊的作用是通过将电路板的引脚和电路板上的焊盘连接起来，确保元件和电路的电气连接良好。
5. 冷却与清洗
焊接完成后，电路板需要冷却，并去除焊接过程中的焊渣和清洁剂，确保电路板表面无残留物。
6. 功能测试与检验
最后，完成焊接的PCB需要进行功能性测试，确保每个元器件都正常工作。常见的测试方法包括视觉检查、自动光学检测（AOI）、X光检测等。
PCBA插件DIP加工的注意事项
1. 引脚对齐
DIP元器件的引脚需要准确对齐插槽孔，不仅要保证插入深度合适，还要避免引脚弯曲。为了确保高效生产，可以使用自动插件设备进行高精度对位。
2. 选择合适的焊接工艺
波峰焊接时，温度控制至关重要，过高的焊接温度可能会损坏元器件，而过低的温度则可能导致焊接不良。需要根据元器件和电路板的材质来调整焊接温度和时间。
3. 元器件质量
DIP元器件的质量直接影响最终产品的性能，因此在采购元器件时，必须选择符合标准的优质供应商，并确保每批元器件的质量稳定。
4. PCB清洁度
在进行焊接前，电路板的表面需要保持清洁，避免油污、灰尘等杂质影响焊接质量。因此，电路板的清洁和干燥是确保焊接效果的关键。
5. 元器件插入方向
一些DIP元器件具有正反插方向之分，错误的插入方向可能导致电路故障。因此，在进行插件操作时，必须仔细检查元器件的方向与极性，避免发生方向性错误。
常见问题与解决方法
1. 引脚弯曲或损坏
在插件过程中，DIP元器件的引脚容易弯曲或断裂，特别是在手工插装时。解决方法是使用自动插件机来确保引脚的精确插入，并在插装前检查元器件的引脚是否完好。
2. 焊接不良
焊接不良是常见的问题，可能由焊料不足、焊接温度不当或元器件位置偏移引起。解决方案是调整焊接设备的参数、提高焊接质量检查的频次，并使用先进的自动化焊接设备来提高生产稳定性。
3. 电路板短路或断路
短路或断路通常是由焊接不当或插件孔不合适引起的。要避免这种情况，必须确保电路板的设计符合规范，并通过适当的电气测试提前发现问题。
4. 过度清洁或不清洁
过度清洁可能会导致PCB的腐蚀，而不清洁则可能会影响电路的连接性。建议在波峰焊后进行适度清洁，并确保清洁剂的选择与PCB材质兼容。
一站式PCBA代工代料服务
对于很多电子企业来说，PCBA插件DIP加工是一个复杂且要求严格的过程，任何环节的疏忽都可能影响产品的质量与性能。因此，选择一个具备先进设备和丰富经验的代工厂至关重要。
作为一家具有多年经验的专业PCBA代工厂，我们拥有多条SMT生产线和DIP生产线，并提供一站式PCBA代工代料服务。我们的服务涵盖从元器件采购、PCB设计、SMT贴装、DIP插件、波峰焊接、功能测试到最终交付的所有环节，确保每一个项目都能高效顺利地完成。我们的专业团队不仅在品质控制方面严格把关，还能根据客户的具体需求提供个性化的服务，最大化降低生产风险，提高产品的市场竞争力。
无论是小批量打样还是大规模批量生产，我们都能提供灵活、高效且经济的解决方案。选择我们，您不仅能享受到先进的技术和设备支持，还能体验到全程无忧的生产过程，确保您的项目按时交付并达到最高标准?；队胛颐呛献?，共同推进您的电子产品创新与发展！
