PCBA生产过程中，短路是常见却又令人头疼的问题。一旦发生短路，不仅会影响产品性能，还可能导致返工甚至报废，从而增加生产成本和交期压力。因此，快速有效地排查和解决短路问题，是保障PCBA生产质量的重要环节。本文将详细介绍PCBA生产中短路现象的原因及解决方法。
PCBA生产中的短路现象及常见原因
短路现象是指电路中两条本应独立的导电路径因某种原因连接在一起，导致电流走错路径，从而引发功能异?；蛟骷鸹?。PCBA生产中短路的常见原因包括以下几点：
1. 焊接问题
- 焊锡桥接：焊接过程中，焊锡过量或未控制好焊点间距，导致相邻的焊点被焊锡连接。
- 虚焊与多焊：虚焊可能导致接触不良，而过多的焊锡残留可能造成短路隐患。
2. PCB设计问题
- 线路过于密集或未设计充分的间隙，增加了短路风险。
- 未按照设计规范设置布线和过孔，可能导致意外连接。
3. 元器件问题
- 错误或不良元器件可能导致引脚短路，尤其是引脚间距较小的SMD（表面贴装器件）。
- 元器件摆放不当或偏移导致焊接错误。
4. 生产工艺问题
- 未充分清洁PCB，残留的助焊剂或异物可能引发短路。
- 生产设备如回流焊机的温度设置不当，可能导致焊接质量问题。
5. 静电或外部因素
- 静电可能导致元器件或电路损坏，从而引发意外短路。
- 操作中接触的杂物（如金属颗粒）可能造成短路。
排除PCBA生产中短路现象的方法和步骤
有效的短路排查和解决方法，需要结合生产实际和检测工具，遵循系统化的步骤：

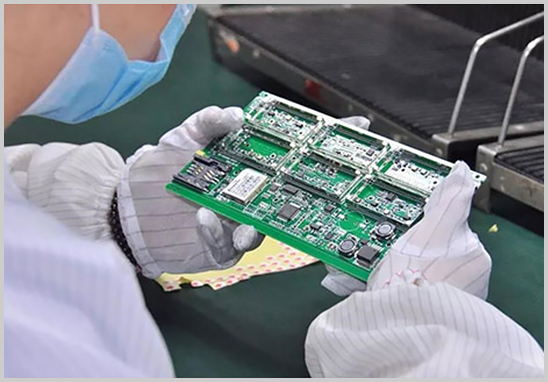

1. 视觉检查
使用放大镜或显微镜对短路区域进行仔细观察，重点检查：
- 是否存在焊锡桥接、虚焊或焊点过多的现象。
- 元器件引脚间是否有多余焊锡或异物。
2. 测试仪器排查
- 万用表检测：使用万用表检查电源和地之间的阻值是否异常，快速定位短路区域。
- 示波器或逻辑分析仪：用于分析动态信号，排查是否存在意外电流流动路径。
- 飞针测试仪（Flying Probe Tester）：对整块PCBA逐点进行电气测试，定位短路点。
3. 分区测试
- 按照电路功能?？?，将电路划分为不同区域，逐个断开电源并测试电路，锁定短路区域。
4. 排查元器件安装问题
- 检查元器件是否型号匹配、引脚间距是否合规、焊接是否正确。
- 更换可疑元器件，并重新测试。
5. 清洁与返修
- 使用无水酒精和刷子清理PCB表面，去除可能引发短路的残留物。
- 如果确定是焊锡桥接或虚焊导致短路，可使用电烙铁进行返修。
6. X-Ray检测
- 对于BGA（球栅阵列封装）等引脚不可见的元器件，使用X-Ray设备检查焊接质量，排查是否存在内部短路或虚焊问题。
7. 优化生产流程
- 根据排查结果，改进生产工艺。例如：调整焊接参数、优化焊膏量、强化清洁流程等。
- 在后续批次生产中，增加在线测试环节，尽早发现潜在短路问题。
一站式PCBA代工代料服务：从源头避免短路问题
作为深圳宏力捷电子，我们拥有20多年PCBA代工代料经验，通过完善的生产工艺和严格的质量管控体系，为客户提供高品质的一站式服务，全面降低生产中短路等问题的发生率。我们的服务优势包括：
1. 专业的工程支持
拥有经验丰富的电子工程师团队，从PCB设计到生产全流程提供技术支持，有效规避短路风险。
2. 先进的生产设备
我们的工厂配备多条高精度SMT和DIP生产线，以及先进的焊接和检测设备，确保每一块PCBA的焊接质量。
3. 严格的质量检测
从材料进厂到成品出厂，每个环节均进行全面检测，包括视觉检查、AOI（自动光学检测）、ICT（在线电路测试）和功能测试，杜绝短路等质量隐患。
4. 快速交付与定制化服务
无论是小批量试产还是大批量生产，我们都能根据客户需求提供灵活的生产计划，确保准时交付。
选择宏力捷电子，让您的PCBA产品更可靠、更高效！
我们致力于为客户提供优质的PCBA代工代料服务，让您专注于产品创新，其他交给我们！如需了解更多详情，欢迎随时联系我们！
