一、电路板上的"僵尸区域"——死铜的本质解析
在多层电路板制造现场，工程师们?；岱⑾帜承┩闱虺氏忠斐Ｗ刺赫庑┣蚣任戳釉骷?，也未形成有效电路回路，就像电路板上的"僵尸区域"。其产生根源可追溯到多个环节：
1. 蚀刻工艺偏差：化学蚀刻过程中，过度蚀刻会导致本应保留的铜箔被意外清除
2. 焊盘定位偏移：焊料掩膜对位误差超过±0.05mm时的连接点失效
3. 设计衔接疏漏：原理图与PCB布局版本不一致导致的断点问题
4. 维修遗留问题：飞线改造后未更新设计文件造成的孤立铜区
二、潜伏的电路杀手——死铜的四大危害
? 某工业控制器EMI超标案例
2019年某型号PLC控制器量产后出现射频干扰超标，经排查发现底层存在2处3mm²的死铜区。整改采用热风焊枪局部加热+导电胶填充方案，最终通过EMC认证。
主要危害表现：
- 热失衡：某电源?？橐蛩劳贾戮植课律?5℃
- 阻抗突变：高速信号线周边死铜使特性阻抗波动±8Ω
- 测试盲区：ICT测试覆盖率下降12%
- 成本损耗：每平方米基板浪费铜材约18克
三、六维解决方案——从设计到生产的死铜治理
3.1 PCB设计阶段预防（推荐指数★★★★★）
Altium Designer设置示例：
Design Rules > Plane > Polygon Connect Style
设置最小铜箔面积≥0.25mm²
安全间距≥3倍线宽
3.2 制造端控制（军工级标准）
- 蚀刻补偿：1oz铜箔时间补偿+8%
- AOI检测：采用3D X-Ray扫描铜层完整性

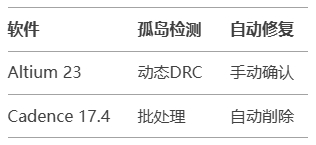

主流EDA软件功能对比：
四、进阶防护——三大创新实践
1. 智能敷铜：采用Xpedition VX2.11的参数化敷铜功能
2. DFM检查：集成Valor NPI进行可制造性分析
3. 动态监测：Python脚本实时监控铜箔网络状态
