在智能硬件产品研发中，PCBA打样是决定项目成败的关键环节。作为深耕行业20年的深圳宏力捷电子技术团队，我们处理过上万次研发打样案例，现从实际生产角度梳理出研发团队必须关注的五大核心问题与解决方案。
一、设计阶段：90%的问题源于图纸缺陷
典型案例：某医疗设备企业因未标注PCB板边倒角，导致产线传送卡板，延误2周交期。
1. 电气设计规范
- 高速信号线走线长度差异需控制在±5mil内，避免时序偏差
- 电源层分割时预留10%余量，防止量产时因阻抗波动引发EMC问题
2. DFM实战要点
- 器件间距必须≥0.3mm（SMT元件）和1.2mm（DIP元件）
- 拼板设计需保留5mm工艺边，V-CUT深度误差应≤0.1mm
3. 文件交付标准
- 提供含3D模型的Step文件，避免结构干涉
- BOM表需标注替代料编号及封装兼容性说明
二、元器件选型：隐藏的"定时炸弹"排查
2023年行业数据显示，47%的研发延期由物料问题导致。
关键对策：
1. 生命周期管理
- 优先选用生命周期≥5年的工业级器件（如TI、Murata等品牌）
- 禁用"即将停产（EOL）"物料，建议备选方案不少于3家供应商
2. 样品验证流程
- 小批量采购前必须完成：
? 高低温循环测试（-40℃~85℃,5次循环）
? 24小时通电老化测试
3. 特殊元件处理
- 钽电容需标注耐压值150%余量
- BGA器件必须提供X-ray检测定位图
三、生产过程：容易被忽视的工艺细节
真实教训：某无人机厂商因未指定锡膏类型，导致低温焊料在高温环境脱焊。

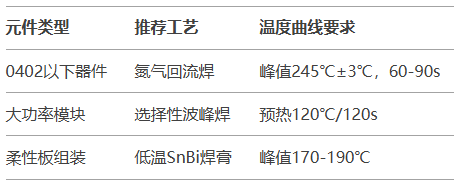

1. 焊接工艺选择矩阵
2. 过程控制红线
- SMT贴装精度：±0.03mm（CHIP元件）/±0.05mm（QFP）
- 波峰焊浸锡时间：3-5秒（单面板）/5-8秒（多层板）
四、测试环节：从"能用"到"可靠"的关键跨越
我们的测试体系：
1. 四阶检测法
- 一级：SPI焊膏检测（厚度±15μm）
- 二级：3D AOI（检出率＞99.2%）
- 三级：在线FCT（模拟真实负载）
- 四级：环境试验（48小时双85测试）
2. 常见故障定位技巧
- 电源短路：采用热成像仪快速定位发热点
- 信号异常：用矢量网络分析仪检测阻抗突变
五、量产衔接：90%研发团队踩过的坑
1. 工程变更管理
- 所有设计变更必须同步更新：
? Gerber文件版本号（如V1.2.3_PCB）
? BOM表生效日期（精确到小时）
2. 技术移交清单
- 工艺边界样本（Golden Sample）
- 关键岗位作业指导书（含影像资料）
