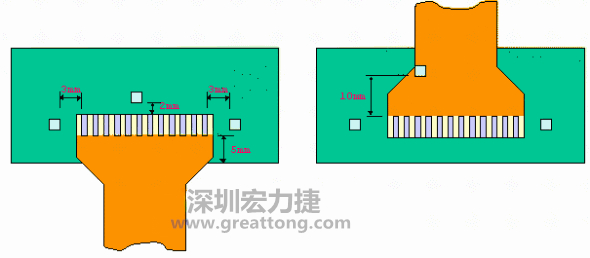

HotBar热压机台使用压力缸作业，热压头要是稍有不慎压到附近零件就容易造成破损或是龟裂等问题，一般我们都会给电路板布线工程师一些规则(guidances)，以期避免上述问题的发生，又因为HoBar机台一般属于半自动设备，所以容许公差不能抓得太小，下面是HotBar附近零件位置限制的建议尺寸：



?　零件到FPC的前端边缘最小尺寸为2.0mm。

这是为了避免有多馀的锡膏溢出来时不至于与FPCB前端的零件短路。

?　零件到FPC左、右两端边缘最小尺寸为3.0mm。

这是为了给热压头(thermodes)足够的空间，免得压伤了零件。

?　当FPC是延伸向外时，应该保留5.0mm的最小空间，让FPC可以黏贴于印刷电路板上。也可以考虑在FPC上制作定位孔，并在热压治具上设计定位柱(Alignment Pins)来定位，可以节省双面胶及印刷电路板上的空间，但必须考虑精确度。

?　FPC下的零件到FPC的后端边缘最小尺寸为10.0mm。

这是为了确保双面胶可以黏贴于印刷电路板上，免得FPCB浮起。
