PCB做板常见工程问题：什么是“中铜”？什么是“内缩”？

发布时间 :2016-09-14 10:04 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB制板部

线路SMD在成型线上，请确认是按原稿“中铜”制作？还是“内缩”线路SMD，不允许中铜？

什么是“中铜”？-深圳宏力捷

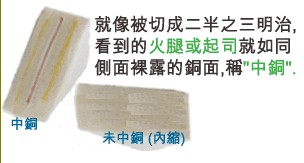

什么是“中铜”？什么是“内缩”？

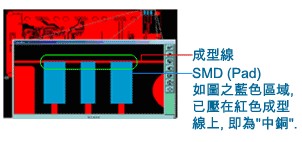

当SMD超出成型线外，若依原稿制作，即会在最后CNC成型时造成横切铜面之情形，而侧边有裸铜之现象。

当SMD超出成型线外，若依原稿制作，即会在最后CNC成型时造成横切铜面之情形，而侧边有裸铜之现象。-深圳宏力捷

若不想要有此情形产生，即可将SMD缩小至成型线内6mil，称“内缩”。

但若此处需连接其他配件部分，需导通或需接地，则建议以：“中铜”方式处理
