电路板功能测试系统用于电路板组件（PCBA）的功能测试（FCT），满足自动化大批量生产的要求。

 ● 用户根据自己需要定义测试步骤，灵活方便

 ● 适合工业自动化大批量生产应用

 ● 系统测试精度高，稳定可靠



一、电路板功能测试系统概述

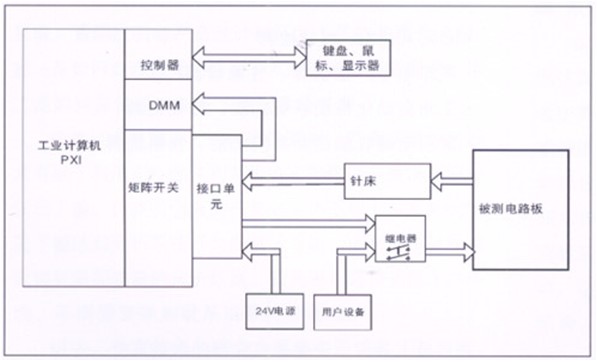

电路板测试过程通常由多个步骤组成，每单个步骤中需要对多个物理量（电压、电流、电阻、频率、波形等）进行测试。在每个步骤测试时，通常要闭合一些开关，使电路板处于特定的测试状态（如对电路板加载电源、对某些测点加载电阻、使某些测试点短路等），然后对一些被测量信号进行测试。电路板功能测试系统由工业计算机、针床及配件组成?？筛菀陨喜馐蕴氐憬邢低橙砑?、硬件的定义和配置。



二、电路板功能测试系统特点

·用户可自己定义测试步骤，测试灵活方便：用户根据自己需要定义测试步骤，更改新板迅速，适用于对电路板功能、电压、电流、电阻和频率、信噪比等信号进行测量和分析。

·适合工业自动化大批量生产：检测速度≤20秒/块。

·软件实用设计：用户可自定义测试流程、参数和表格，及时方便。测试操作简便、迅速，有助于降低测试成本。

·测试精度：1％～0.01％。

·系统稳定可靠：故障率低，稳定性好。



三、电路板功能测试系统功能及指标

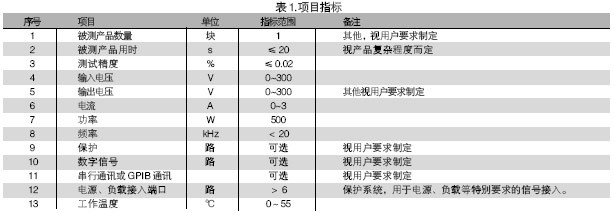

电路板功能测试系统的被测信号包括：电压、电流、电阻、频率、波形等。使用电路板功能测试系统进行测试，可进行大量程电压（超过10V）、小量程电压（毫伏级）、电流及电阻测试，一般不再需要进行信号调理。利用软件可进行数字信号处理，生成报表。表1是系统项目指标。



四、电路板功能测试系统软件

·用户管理：增加或删除用户，设置用户的登陆名、密码和权限。

·硬件设置：

    --可增加、删除、修改:开关矩阵,数字万用表,用户设备。

    --设置针脚名称及使用情况，停用的针脚在编写流程时不再列出，以方便用户选取合适针脚。

    --记录数字万用表与开关矩阵的连接信息。

·测试流程设置：软件可以根据不同电路板的测试需求，添加和删除测试步骤。测试步骤可以存盘及回调。用户可编辑测试流程，标记需同时进行的测量步骤；还可根据系统接线表格及电路板的测试需求，设置测试信号的量程参数、物理量种类（电压、电流、电阻、频率、波形等）；设置开关的闭合状态；设置用于报表的测试参数的最大、最小值。

·测试执行：选取被测产品，载入测试流程，进测试执行界面行产品测试。测试步骤可以单步进行，也可以连续进行。

·仿真运行：系统中无硬件时，软件可以仿真运行。
