深圳宏力捷在电子产品技术研发中，对于各类大型机械设备内部控制主板、特别是工控主板、驱动主板、电源板等等，能够提供高效可靠、极具经济效益的仿制开发方案；专业从事双面，多层（线路板）电路板抄板、PCB改板、PCB批量生产（含调试）、样机调试等工作；并可站在客户的角度进行二次开发，满足您的各项需求。关于三坐标测量仪之电路板抄板及反向技术案例，是我公司在抄板领域的又一成功案例。



以下是三坐标测量仪的介绍：

    仪器简介：

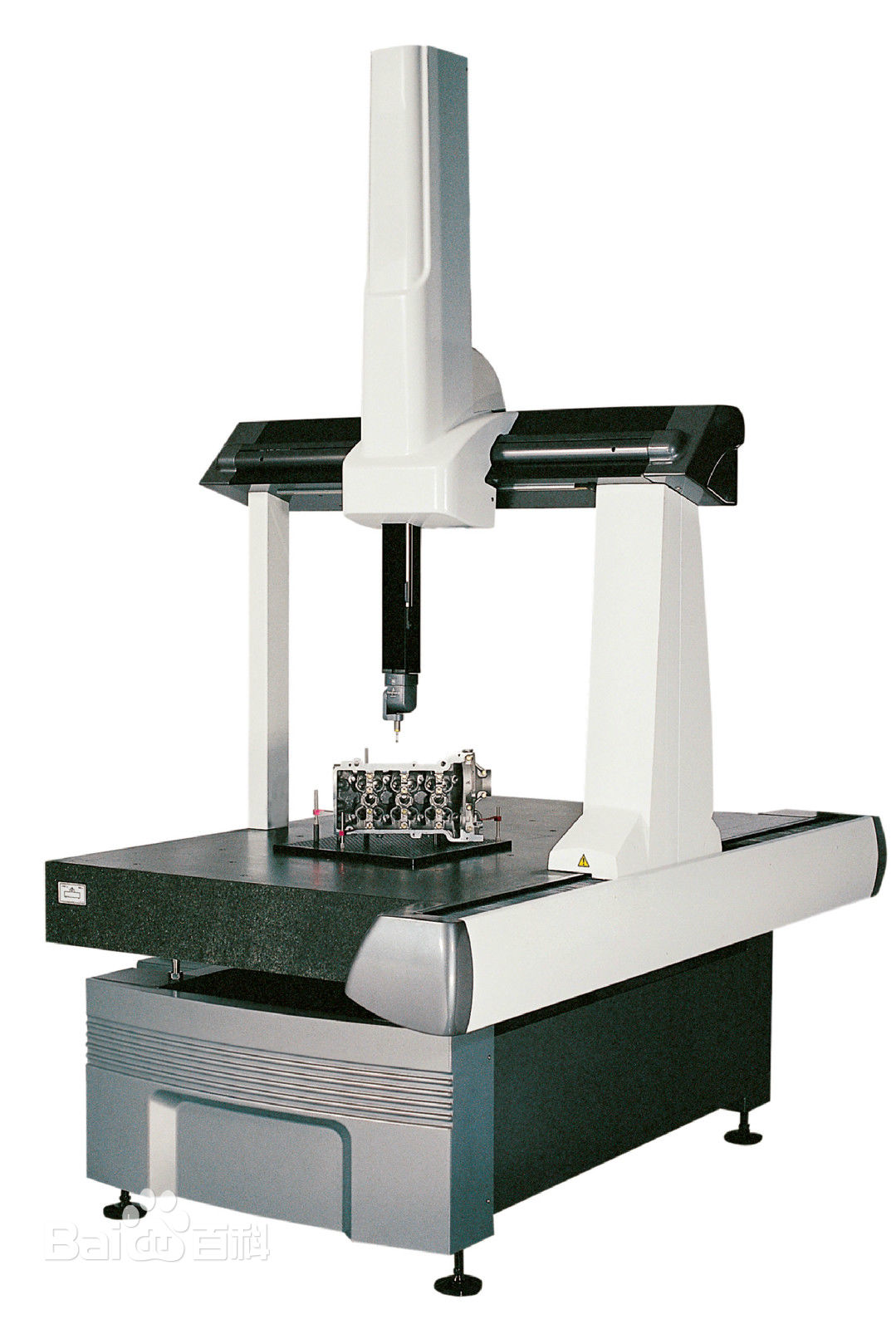

三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量机或三坐标量床。三坐标测量仪又可定义“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算出工件的各点（x，y，z）及各项功能测量的仪器”。三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。



    功能原理：

简单地说,三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。显然这是最简单、最原始的测量机。有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。测量机的采点发讯装置是测头，在沿X，Y，Z三个轴的方向装有光栅尺和读数头。其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理。



    仪器特点：

　　1.整体式的花岗岩工作台，使其具有承载能力强、工件放置空间宽阔、装卸便捷的特点；

　　2.三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗时效变形能力，刚性好、几何变形最??；

　　3.非线性弹簧系统的应用，降低了导轨微小误差对测量精度的影响，同时保证设备具有更高的环境温度适应性；

　　4.全部导轨采用高精度的空气轴承，环抱式的导轨设计提高了机器的刚性和稳定性，即使长时间工作也能保持很高的精度，确保了机器优异的动态特性

　　5.Z轴扭转是决定测量机精度的重要环节，可靠的防转结构设计使得即使在使用测头加长杆时也能获得很高的精度。

　　6.Z轴采用重力平衡装置，可靠程度高，运动更平稳、顺畅。

　　7.三轴快速移动、锁紧、微调采用一键式转换。只用轻轻一扳空气锁紧装置对应的开关，便可将各轴由快速移动状态转换至锁紧状态，锁紧后可通过X、Y、Z轴微调旋钮方便的移动各轴。在对工件的狭小部位进行检测时，此功能体现的尤为充分；

　　8.长度测量系统采用国外进口高精度反射式金属带状光栅尺和读数头，具有极高的精度和精度稳定性；



    技术指标：

　　1.测量范围：X=500mm,Y=600mm,Z=400mm

　　2.空间测量示值误差：E≤3.5+L/250μm

　　3.分辨率：0.5μm

　　4.最大承受重量：300kg

　　5.仪器重量：550kg

　　6.外型尺寸：x=950mm,y=1050mm,z=2000mm

　　7.环境要求：

　　温度范围：20±2℃，0.5℃/h

　　气源压力： 0.6MPa-0.8MPa,200L/min（0.4MPa）

　　湿度范围：45%-65%

　　电源： 220V±10% ,50Hz

　　功率：1200瓦

　　地面振动：频率范围：0-6Hz,   6-50Hz,   >50Hz

　　振    幅：7.6μm,    2.5μm,     7.6μm



    深圳宏力捷不仅可为用户提供此系列产品的克隆仿制与二次开发，作为一家有着多年经验专业电路板抄板公司，可为广大客户提供多层专业电路板抄板、光绘Gerber文件输出、BOM（元器件清单）制作、原理图反推等服务。配合我司的芯片解密、PCB生产、PCBA样机制作，可为客户提供省心的一站式服务。
