    电路板设计教程第二章-PADS Layout基本功能操作-3

    发布时间 :2018-05-15 17:10 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
    八、环境设定
    1. 工作编辑区:
    由于PADS大部份零件的脚位间距都是以50或100格点为单位,所以在做零件布局或布线时,我们希望走线能很容易正确的和零件衔接,因此做以下格点设定:
    (1) 按键盘 [Ctrl + Enter] 键或点选功能表 [Tools / Options] ,开启「选项 (Options)」弹窗。
    (2) 切换到「格点 (Grids)」页面(如图16所示)。
    (3) 设定「工作设计格点 (Design grid)」为50,「萤幕显示格点 (Display grid)」为100。
    (4) 按 [OK] 离开。

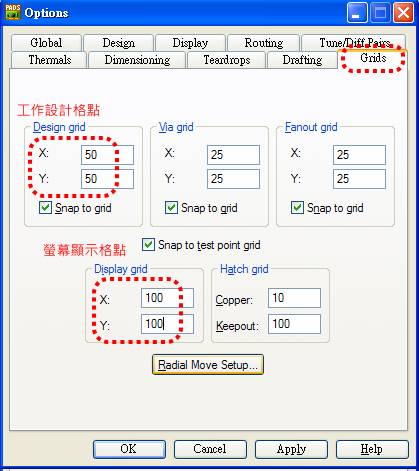

    图16 选项弹窗
    图16 选项弹窗

    2. 预设线宽设定
    PCB设计测验所有题目均规定除了电源及接地外,其他走线宽度均为8mil。因此先做预设线宽设定︰最小及最适(预设)线宽设定为8mil,最大线宽设定为20mil。
    (1)   点选功能表「Setup / Design Rules」,开启「规则 (Rules)」弹窗(如图17所示)。
    (2)   点选「预设 (Default)」图示,开启「预设规则 (Default Rules)」弹窗(如图18所示)。
    (3)   再点选「安全间距 (Clearance)」图示,开启「安全间距规则 (Clearance Rules)」弹窗。

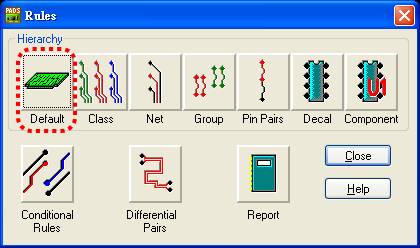

    图17 规则弹窗
    图17 规则弹窗

    图17 规则弹窗

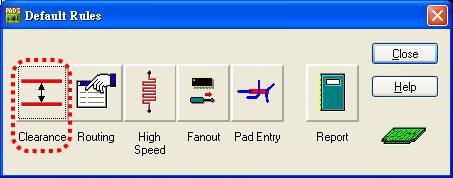

    图18 预设规则弹窗

    (4)   在「安全间距规则 (Clearance Rules)」弹窗(如图19所示)中「线宽 (Trace width)」区块中的「最小 (Minimum)」栏位输入[8],「最适 (Recommended)」,栏位输入[8] ,「最大(Maximum)」,栏位输入[20]  。
    图17 规则弹窗

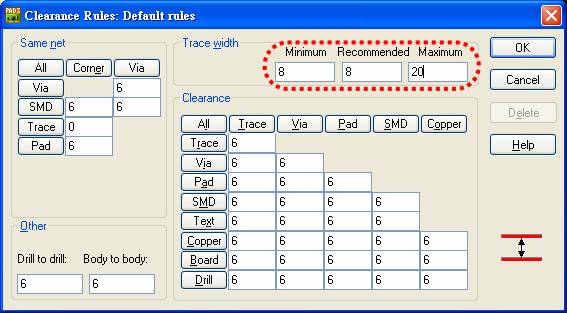

    图19 预设线宽设定

    3. 电源、接地线宽设定
    PCB设计测验所有题目均规定电源、接地走线宽度均为20mil,因此只要网络名称是VCC、VEE、V-in、+5V、+12V、+15V、-15V和GND、AGND等,均需做最适(预设)及最大线宽为20mil的设定:
    (1)   点选「规则 (Rules)」弹窗(如图20所示)中「网络 (Net)」图示,开启「网络规则 (Net Rules)」弹窗。

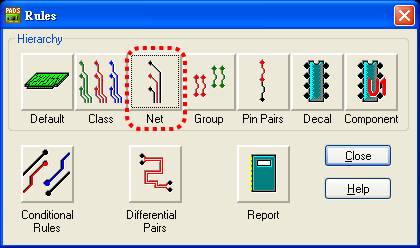

    图20 网络规则弹窗
    图20 网络规则弹窗

    (2)   在「网络规则 (Net Rules)」弹窗(如图21所示)左侧的选项中,使用「Ctrl」键和滑鼠左键点选所有电源、接地选项,再点选「安全间距 (Clearance)」图示,开启「安全间距规则 (Clearance Rules)」弹窗。

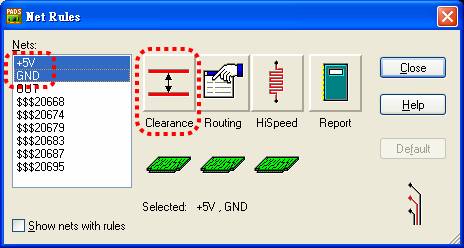

    图21 网络规则弹窗
    图21 网络规则弹窗

    (3)   在「安全间距规则 (Clearance Rules)」弹窗(如图22所示)中「线宽 (Trace width)」区块中的「最适 (Recommended)」栏位输入[20]。

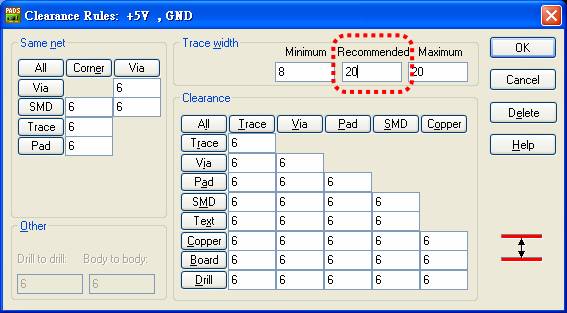

    图22 电源、接地线宽设定
    图22 电源、接地线宽设定
