    电路板设计教程第二章-PADS Layout基本功能操作-5

    发布时间 :2018-05-31 09:52 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
    十二、验证PCB设计
    要特别注意手工布线的过程中,程序并不检查是否符合PCB设计布线规则,或是是否全部完成布线,我们必须另外使用「验证设计 (Verify Design)」功能来检查是否有错或已完成,作法如下:
    1. 点选功能表 「Tools / Verify Design…」,开启「验证设计 (Verify Design)」弹窗(如图34所示)。

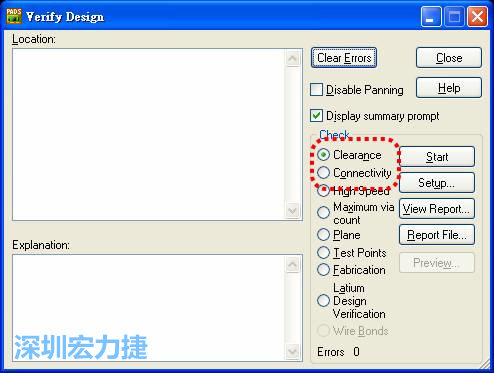

    图34 验证PCB设计弹窗
    图34 验证PCB设计弹窗

    2. 术科评分时会检查「安全间距(Clearance)」和「连接线(Connectivity)」两项,需先自行检查,避免错误扣分。
    3. 先点选「安全间距(Clearance)」选项后,按钮开始检查,如果全部正常,会出现图35对话框。

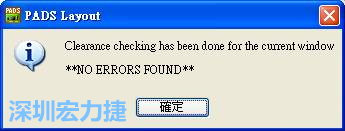

    图35 安全间距没有错误
    图35 安全间距没有错误

    4. 如果安全间距检查有错误,会出现图33对话框,按 [确定] 后,「验证设计 (Verify Design)」弹窗列出错误的地方(如图37所示)。

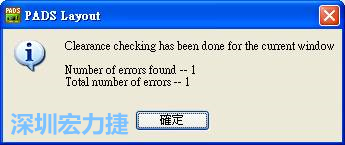

    图36 安全间距检查出现1个错误
    图36 安全间距检查出现1个错误

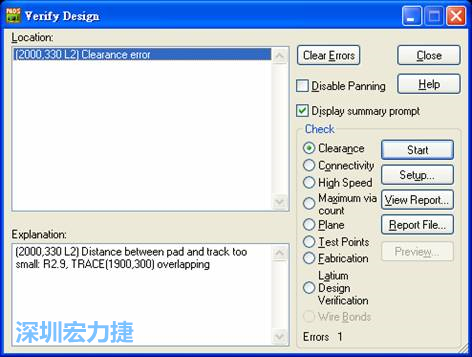

    图37 验证PCB设计弹窗列出错误的地方

    5. 并且在工作编辑区会有明显的圆形标记(如图38所示),如果要清除标记,在「验证设计 (Verify Design)」弹窗(如图37所示)中按钮。

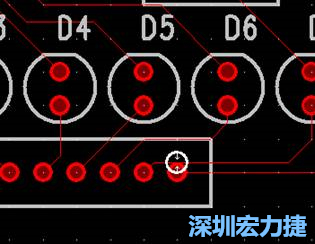

    图38 明显的错误圆形标记
    图38 明显的错误圆形标记

    6. 再点选「连接线(Connectivity)」选项后,按钮开始检查,如果全部正常,会出现图39对话框。
    图39 连接线没有错误
    图39 连接线没有错误

    7. 如果连接线检查有错误,会出现图40对话框,按 [确定] 后,「验证设计 (Verify Design)」弹窗列出错误的地方(如图41所示)。
    图40 连接线检查出现2个错误
    图40 连接线检查出现2个错误

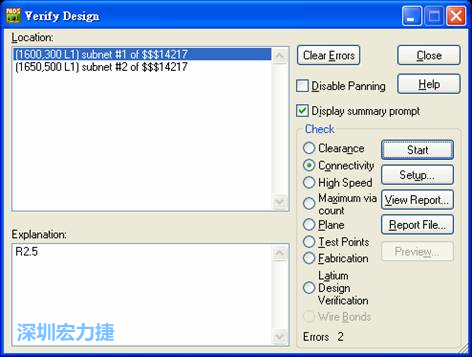

    图41 验证PCB设计弹窗列出错误的地方
    图41 验证PCB设计弹窗列出错误的地方

    8. 并且在工作编辑区会有明显的圆形标记(如图42所示),如果要清除标记,在「验证设计 (Verify Design)」弹窗(如图41所示)中按钮。

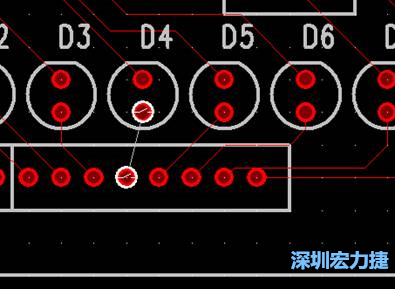

    图42 明显的错误圆形标记
    图42 明显的错误圆形标记
