在PCBA加工中，经?；嵊龅娇突Ц淖柿喜黄肴?，需要重新找客户提供，一来二去的，很浪费时间，作为拥有丰富行业经验的PCBA代工代料厂家，在此给大家列举一下SMT打样及贴片加工过程中需要的基础生产资料文件。
1. Gerber资料文件

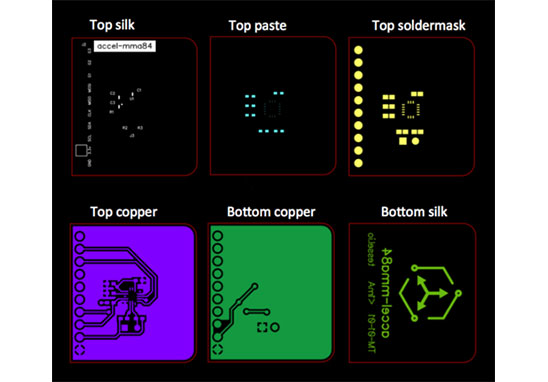

Gerber文件是研发人员从PCB文件中导出的文件，此文件内容涵盖了Pad层（焊盘层）、阻焊层、丝印层、钢网层，因此工厂需要用到Gerber文件来开钢网和制作贴片程序，那么这几层是必需的。对于有些情况：譬如有些公司的产品还处在研发阶段，Gerber资料文件不愿意外发，担心被抄袭，那么就需要对Gerber资料文件进行一些处理，留下工厂需要的，其它的删除掉，然后再给到加工厂，当然双方还可以签订保密协议。
2. BOM
BOM（Bill of Material）物料清单，是物料的详细描述，和实际物料一一对应的一个文件，是工厂来料检验的标准文件和生产程序标准文件。
3. 坐标文件

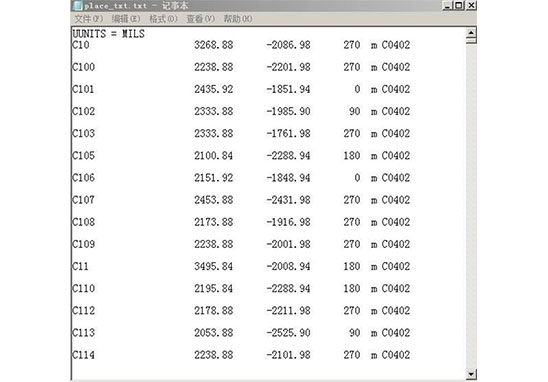

坐标文件（Gernerates pick and place files）描述器件位置信息，需要扩展名为 .txt或Excel格式；单位为公制， 默认使用mm(毫米)， 需要包含PCB板原点，原点一般约定俗成的设计在左下角。
3. 摆位图

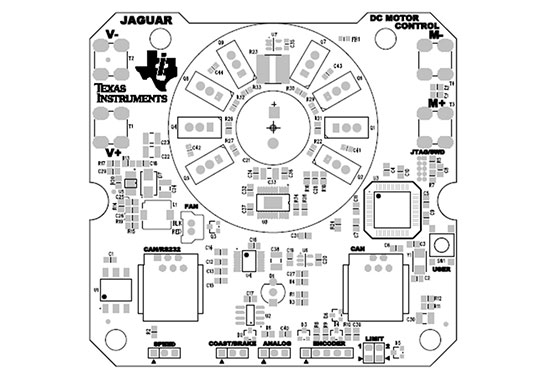

摆位图是研发软件中导出PCB文件的其中焊盘和丝印层，工厂用于核对SMT物料贴片位置是否正确。
拥有以上四个文件资料，工厂就可以作物料检验，进行SMT贴片及打样程序制作，钢网制作，治具工装制作了，标配的生产资料就可以配置齐全。
4. SMT打样及贴片指导文件
简单通俗的说，就是产品研发公司对工厂的一个提醒，该产品在SMT贴片及打样过程中需要特别注意的地方。如：某个位置需要手工短接等一些注意事项，如果没有可以不提供，这只是附加项。
测试指导文件
测试方面的一些专业参数的指导，和技术要求。
测试注意事项
测试过程中需要注意的功能，如果没有可以不提供，这只是附加项。
