PCB设计时，我们布线考虑最多的是如何把各个层同网络信号线最合理的连接上，高速PCB板线路越密集过孔（VIA）放置的密度就越大，过孔能起到各层间电气连接的作用。
多层线路板PCB打样经?；崾盏絇CB板厂反馈“孔到线过近，超出了制程能力”，那么过孔过近对生产会有什么难点，对产品可靠性又有什么影响呢？

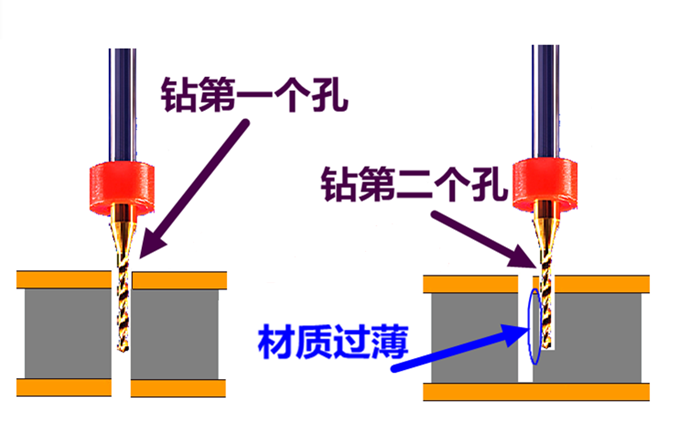

1、两个孔过近会影响PCB钻孔工序时效。第一个孔钻完后钻第二个孔时一边方向的材质过薄，钻咀受力不均及钻咀散热不一，从而导致断钻咀，由此造成PCB孔崩不美观或漏钻孔不导通。
2、多层板中过孔会在每层线路上都有孔环，且每个层孔环周围环境有夹线也有不夹线，环境各不一。出现夹线过近或者孔与孔过近的情况，PCB板厂CAM工程师优化文件的时候会将孔环削掉一部分，确保焊环到不同网络铜/线的安全间距（3mil）。

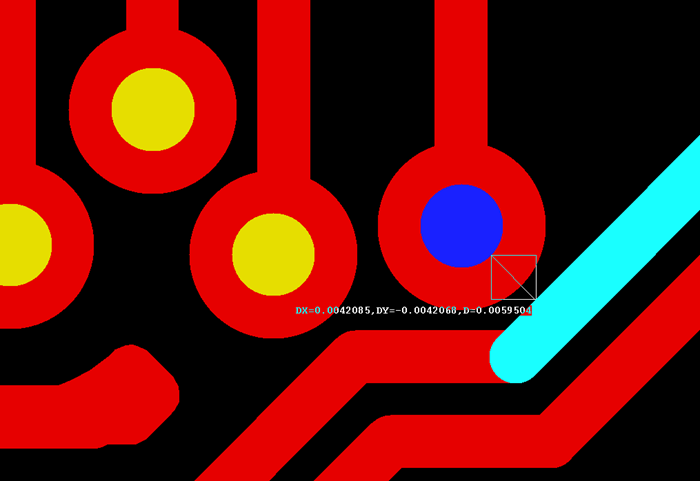

如下六层pcb板的内层孔边缘到线边缘6mil，孔环4mil，环到线只有2mil（图2-1），削焊盘后的效果（图2-2）。
图2-1
图2-2
3、钻孔的孔位公差是≤0.05mm，当公差走上限时多层板会出现下列情况。

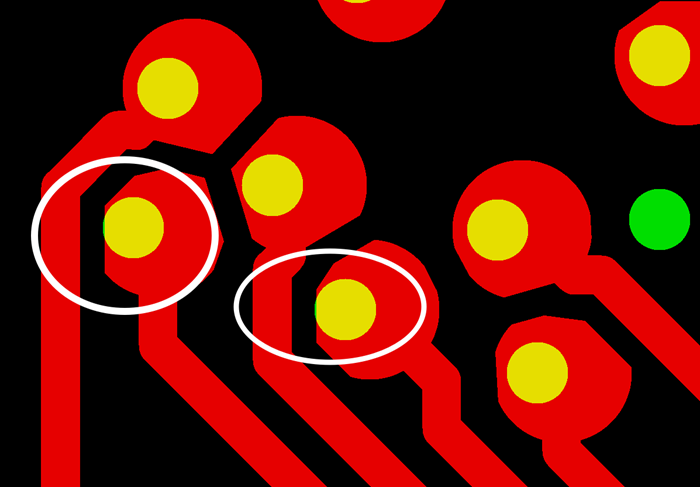

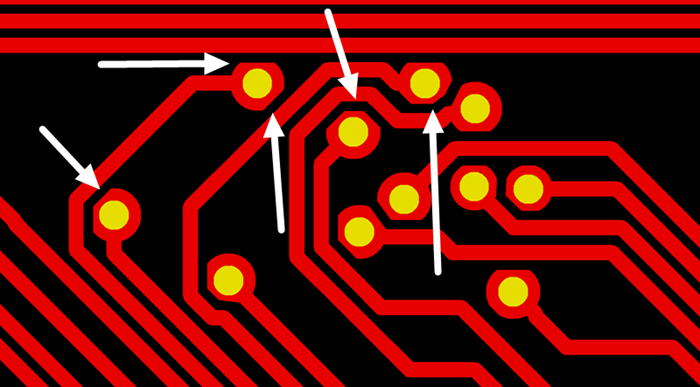

（1）线路密集时过孔到其他元素360°无规律的出现小间隙，要保证3mil的安全间距，焊盘可能出现多方向削PAD（图3-1）。
图3-1

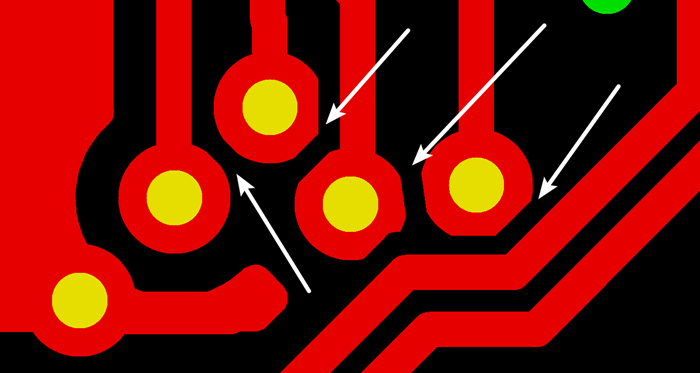

（2）按源文件文件数据计算，孔边缘到线边缘6mil，孔环4mil，环到线只有2mil，保证环到线之间有3mil的安全间距需削1mil焊环，削后焊盘只有3mil。当孔位公差偏移量如果是上限0.05mm (2mil)时，孔环只剩1mil(图3-2)。
图3-2

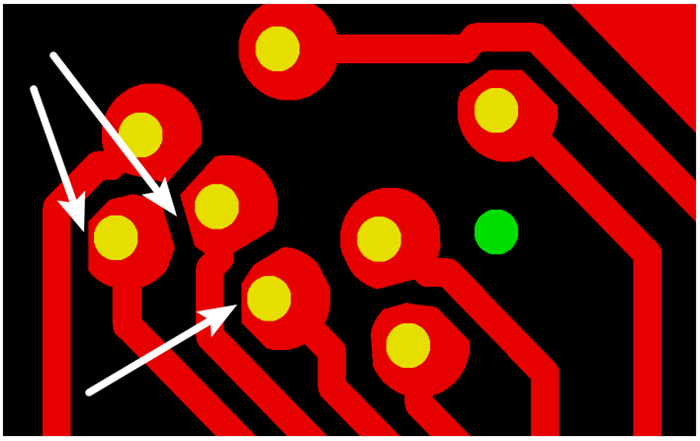

4、PCB生产会产生同一方向性的小小量偏移，焊盘被削的方向无规则，最恶劣的情况还会出现个别孔破焊环(图4-1）。
图4-1

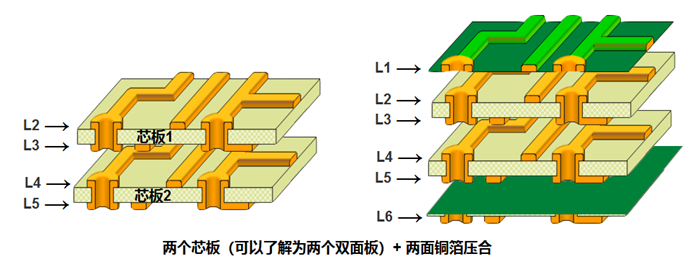

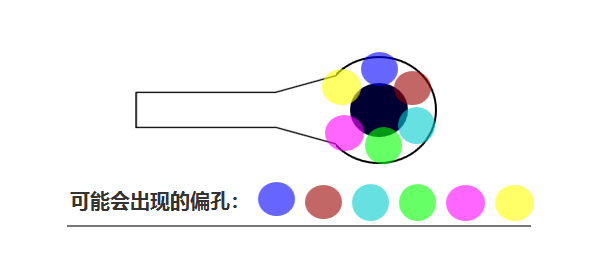

5、多层板内层压合偏差的影响。以六层板为例，两个芯板+铜箔压合组成六层板（图5-1）。压合过程中 芯板1、芯板2 压合时可能会有 ≤0.05mm的偏差，压合后内层孔也会出现360°无规律的偏差（图5-2）。
图5-1
图5-2
综上问题，钻孔工序影响PCB打板良率和PCB板生产效率?？谆饭】椎闹芪挥型暾耐け；?，PCB开短路测试可以通过，产品前期的使用也不会有问题，但长期使用可靠度是不够的。

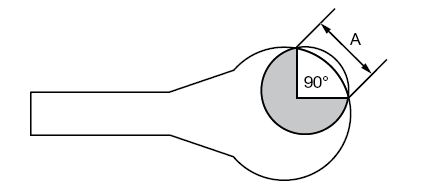

IPC2级标准：破环小于或等于90°
PCB设计公司-深圳宏力捷建议，多层PCB板、高速PCB板孔到孔、孔到线间距：
1. 多层板内层孔到线到铜：
4层：可以不用理会
6层：≥6mil
8层：≥7mil
10层或10层以上：≥8mil
2. 过孔内径边缘间距：
同网络过孔：≥8mil(0.2mm)
不同网络过孔：≥12mil(0.3mm)
