PCBA贴片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封装或0.6mm*0.3mm以上零件；
5. 最大贴装零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引脚零件间距：0.3mm；
9. 最小球状零件（BGA）间距：0.3mm；
10. 最小球状零件（BGA）球径：0.3mm；
11. 最大零件贴装精度（100QFP）：25um@IPC；
12. 贴片能力：300-400万点/日。
PCBA贴片加工流程
1. PCBA加工工艺根据客户Gerber文件及BOM单，制作smt生产的工艺文件，生成SMT坐标文件。
2. 盘点全部生产物料是否备齐，制作齐套单，并确认生产的PMC计划。
3. 进行SMT编程，并制作首板进行核对，确保无误
4. PCBA加工工艺根据SMT工艺，制作激光钢网。
5. PCBA加工工艺进行锡膏印刷，确保印刷后的锡膏均匀、厚度良好、保持一致性

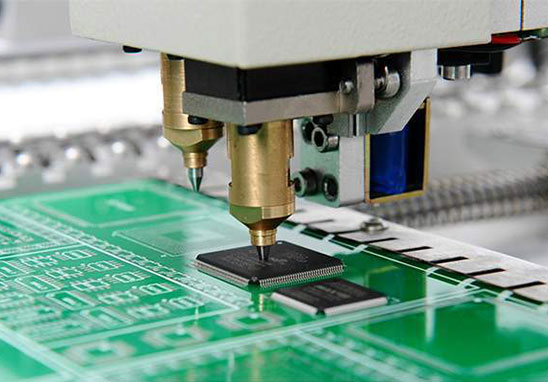

6. 通过SMT贴片机，将元器件贴装到电路板上，必要时进行在线AOI自动光学检测
7. 设置完美的回流焊炉温曲线，让电路板流经回流焊，锡膏从膏状、液态向固态转化，冷却后即可实现良好焊接。
8. PCBA加工工艺经过必要的IPQC中检。
9. DIP插件工艺将插件物料穿过电路板，然后流经波峰焊进行焊接。
10. 必要的炉后工艺，比如剪脚、后焊、板面清洗等。
11. QA进行全面检测，PCBA加工工艺确保品质。
为什么选择深圳宏力捷？
1. 实力保障

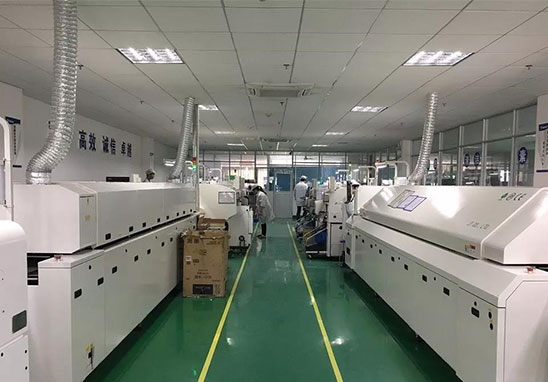

? SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
? DIP产线：拥有波峰焊两台，其中工作三年以上的老员工就有十多人，工人熟练程度高，可焊接各类插件材料。
2. 品质保障，性价比高
? 高端设备可贴精密异形件，BGA，QFN，0201类材料。也可样板贴片，散料手放。
? 样板与大小批量均可生产，打样800元起，批量0.008元/点起，无开机费。
3. 电子产品贴片、焊接经验丰富，交货稳定
? 累积服务上千家电子企业，涉及多类汽车设备与工控主板的SMT贴片加工服务，产品常出口欧美地区，品质能够得到新老客户的肯定。
? 交货准时，材料齐全后正常3-5天出货，小批量也可加急当天出货。
4. 维修能力强，售后服务完善
? 维修工程师经验丰富，可维修各类贴片焊接所造成的不良产品，能够保证每片电路板的连通率。
? 24小时客服人员随时响应，最快速度解决您的订单问题。
