PCBA加工过程中，会经过非常多的特殊工艺，随即带来的就是对PCB板的限制要求，如果PCB板不符合要求，就会加大PCBA焊接工艺的难度，最终可能导致焊接缺陷，板子不合格等情况。因此，为了能保证特殊工艺的加工顺利完成，也为了方便PCBA加工，PCB板在尺寸、焊盘距离等方面都要符合可制造性要求，接下来深圳PCBA加工厂家-深圳宏力捷为大家介绍下PCBA加工对PCB板的要求。
PCBA加工对PCB板的要求
1、PCB尺寸
PCB宽度(含板边) 要大于等50mm，小于460mm，PCB长度(含板边) 要大于等50mm。尺寸过小需做成拼板。
2、PCB板边宽度
板边宽度：>5mm，拼板间距：<8mm，焊盘与板缘距离：>5mm
3、PCB弯曲度
向上弯曲程度：<1.2mm，向下弯曲程度：<0.5mm，PCB扭曲度：最大变形高度÷对角长度<0.25
4、PCB板Mark点
Mark的形状：标准圆形、正方形、三角形；
Mark的大??；0.8~1.5mm；
Mark的材质：镀金、镀锡、铜铂；
Mark的表面要求：表面平整、光滑、无氧化、无污物；
Mark的周围要求：周围1mm内不能有绿油或其它障碍物，与Mark颜色有明显差异；
Mark的位置：距离板边3mm以上，周围5mm内不能有类似Mark的过孔、测试点等。
5、PCB焊盘
贴片元器件焊盘上无通孔。若有通孔会导致锡膏流入孔中，造成器件少锡，或者锡流到另一面，造成板面不平，无法印刷锡膏。
在进行PCB设计及生产时，需了解PCBA焊接工艺的一些知识，这样才能使产品适合生产。先了解加工厂的要求，可以让后面的生产制造过程更为顺利，避免不必要的麻烦。
这就是PCBA加工对PCB板的要求，在生产PCB板的时候不懈怠，生产出优质合规的PCB板才能让板子更好的接受其他特殊工艺，并给予PCB板生命，并注入功能的灵魂。
PCBA加工优势
1. 高度专业：公司专注于加工样板、中小批量，承诺物料确认无误后3-5个工作日交货。
2. 专业的设备：公司的设备都是针对样板和中小批量生产而量身定做的先进设备，可贴0201，BGA间距0.3MM、QFN、CSP、CON等元器件。
3. 专业的技术：技术骨干100%5年以上的工作经验，一线操作工85%3年以上的工作经验。
4. 公司在日常运营中贯彻了5S、6σ理念，来料到出货最少有7次把关。数量达到100PCS的我司承诺都会过AOI光学检测。
5. 公司承诺焊接直通率为99%以上，若客户发现焊接缺陷，公司承诺免费返修。
为什么选择深圳宏力捷？
1. 实力保障

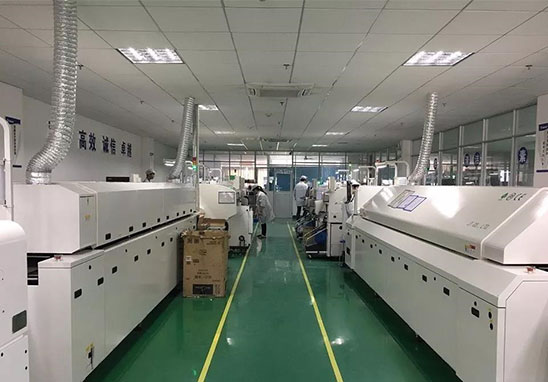

? SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
