SMT打样小批量加工工艺流程
1、单面外表组装工艺：焊膏印刷—贴片—回流焊接。
2、双面外表组装工艺：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接。
3、单面混装(SMD和THC在同一面)：焊膏印刷—贴片—回流焊接—手工插件(THC)—波峰焊接。
4、单面混装(SMD和THC分别在PCB的两面)：B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊。
5、双面混安装(THC在A面，A、B两面都有SMD)：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊。
6、双面混装(A、B两面都有SMD和THC)：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附电脑及相关产品、通讯类产品和消费电子等。
SMT打样小批量加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封装或0.6mm*0.3mm以上零件；
5. 最大贴装零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引脚零件间距：0.3mm；
9. 最小球状零件（BGA）间距：0.3mm；
10. 最小球状零件（BGA）球径：0.3mm；
11. 最大零件贴装精度（100QFP）：25um@IPC；
12. 贴片能力：300-400万点/日。
为什么选择深圳宏力捷做SMT打样小批量加工？
1. 实力保障

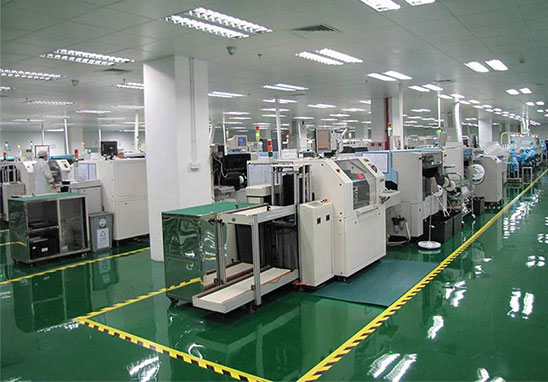

? SMT车间：拥有进口贴片机，光学检查设备多台，可日产400万点。每道工序都配备有QC人员，能够盯紧产品质量。
? DIP产线：拥有波峰焊两台，其中工作三年以上的老员工就有十多人，工人熟练程度高，可焊接各类插件材料。
2. 品质保障，性价比高
? 高端设备可贴精密异形件，BGA，QFN，0201类材料。也可样板贴片，散料手放。
? 样板与大小批量均可生产，打样800元起，批量0.008元/点起，无开机费。
3. 电子产品贴片、焊接经验丰富，交货稳定
? 累积服务上千家电子企业，涉及多类汽车设备与工控主板的SMT贴片加工服务，产品常出口欧美地区，品质能够得到新老客户的肯定。
? 交货准时，材料齐全后正常3-5天出货，小批量也可加急当天出货。
