在SMT贴片加工中，锡膏工艺是至关重要的一环。锡膏工艺直接影响到PCB贴片的质量和可靠性。本文将详细介绍SMT贴片加工中的锡膏工艺，并探讨不同的工艺参数对贴片效果的影响。
首先，让我们了解一下什么是锡膏。锡膏是一种用于焊接的材料，由导电粉末（通常是锡粉）和助焊剂组成。导电粉末提供导电性，而助焊剂帮助焊接流动和湿润表面。在SMT贴片加工中，锡膏被印刷在PCB表面的焊盘上，然后组件被精确地放置在锡膏上，最后通过热量使其熔化并形成焊点。
SMT贴片加工中的锡膏工艺包括以下几个方面：
1. 锡膏的成分：锡膏的成分对焊接质量起着重要作用。通常，锡膏的成分包括导电粉末、助焊剂和溶剂。导电粉末的粒径和形状会影响焊点的可靠性和电气性能。助焊剂的成分和比例则会影响焊接的流动性和湿润性。合适的溶剂可以控制锡膏的粘度和流动性。

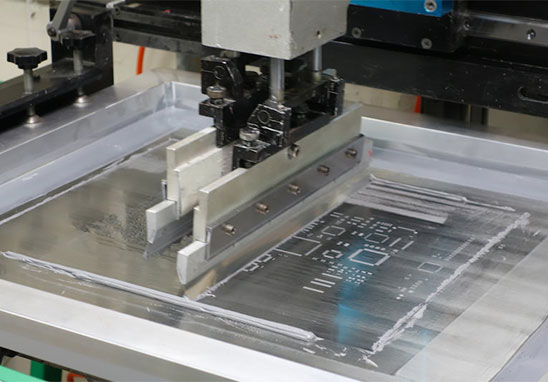

2. 锡膏的粘度和流动性：锡膏的粘度和流动性对于印刷过程和焊接质量至关重要。粘度过高会导致印刷不良，粘度过低则会影响锡膏的覆盖性和焊点形成。在印刷过程中，需要选择合适的印刷压力和印刷速度来确保锡膏均匀地分布在焊盘上。
3. 焊接温度曲线：焊接温度曲线指的是在焊接过程中加热的温度变化曲线。合适的焊接温度曲线可以确保锡膏充分熔化并形成可靠的焊点。一般来说，焊接温度曲线包括预热区、热激活区和冷却区。预热区用于去除焊盘和焊点上的挥发物，热激活区用于将锡膏熔化并形成焊点，冷却区则用于使焊点固化和冷却。
4. 焊接设备和工艺参数：选择适当的焊接设备和工艺参数对于获得高质量的焊接结果至关重要。常见的焊接设备包括回流炉和热风炉?；亓髀ǔＳ糜谂可?，而热风炉适用于小批量或手工焊接。焊接设备的温度控制精度和加热均匀性也会影响焊接结果。
5. 检验和质量控制：在SMT贴片加工过程中，对锡膏工艺的检验和质量控制是必不可少的。常用的方法包括锡膏粘度测试、焊点外观检查和焊点可靠性测试。通过定期检验和质量控制，可以及时发现并纠正潜在的问题，确保贴片的质量和可靠性。
需要注意的是，不同的PCB和组件可能需要不同的锡膏工艺参数。因此，在实际应用中，需要根据具体情况进行工艺参数的调整和优化。
总结起来，SMT贴片加工中的锡膏工艺涉及锡膏的成分、粘度和流动性、焊接温度曲线、焊接设备和工艺参数，以及检验和质量控制。通过合理选择和优化这些工艺参数，可以获得高质量、可靠的贴片焊接结果。
