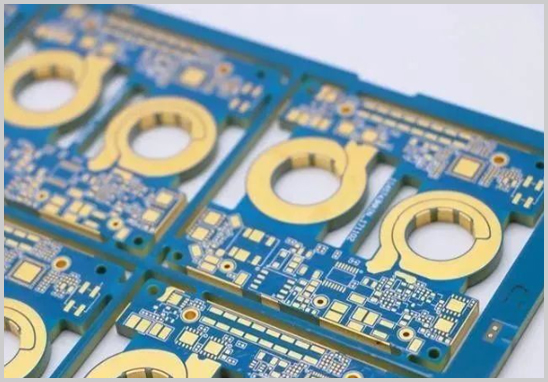

厚铜PCB设计是现代电子产品设计中不可或缺的一环。厚铜PCB可以提供更好的导电性能和散热能力，适用于高功率和高频率电路的应用。然而，要保障PCB的性能和稳定性，设计过程中需注意一些关键事项。
深圳宏力捷电子是一家专业从事电子产品电路板设计（layout布线设计）的PCB设计公司，主要承接多层、高密度的PCB设计画板及电路板设计打样业务。接下来为大家介绍厚铜PCB设计注意事项。
首先，选择合适的厚度。厚铜PCB通常指的是铜箔厚度大于1oz的PCB板。常用的厚度有2oz、3oz、4oz等，其导热和导电性能比标准1oz铜箔更好。在选择厚度时，需根据实际应用需求和负载电流来决定，避免过度设计或不足的情况发生。
其次，考虑导热问题。由于厚铜PCB具有较好的导热性能，应合理设计散热方式，确保电路板的温度在可控范围内?？梢酝ü黾由⑷绕掏蛏杓粕⑷瓤桌刺岣呱⑷刃Ч?。此外，将高功率器件降温片与PCB板进行紧密接触，以提高导热效果。
第三，保持良好的接地和屏蔽。良好的接地设计是保障信号完整性的重要因素。对于厚铜PCB来说，接地电路应设计在足够大的铜面区域上，以降低接地电阻并减少电磁干扰。当PCB中存在高频信号时，还需增加合适的屏蔽措施，以防止信号串扰和干扰。
此外，处理好受热和膨胀问题也很重要。由于厚铜PCB的导热能力强，器件和焊点可能会受到不均匀的热量传递，导致温度梯度较大，进而引起PCB的膨胀和变形。因此，设计时需留有足够的空间，合理布局器件和焊点，考虑温度对PCB的影响。
最后，检查和测试是不可或缺的步骤。在PCB设计完成后，进行全面的检查和测试，以确保无短路、断路、过度加热等问题。利用专业的PCB设计软件进行电气检查和尺寸校验，并进行实际的电路板样品测试，以验证设计的可行性和稳定性。
综上所述，厚铜PCB设计的注意事项包括选择合适的厚度、合理处理导热、良好的接地和屏蔽、解决受热和膨胀问题，以及进行全面的检查和测试。只有在这些方面都做到位，才能保障PCB的性能和稳定性，满足现代电子产品对高功率和高频率电路的要求。
