PCB拼版基础

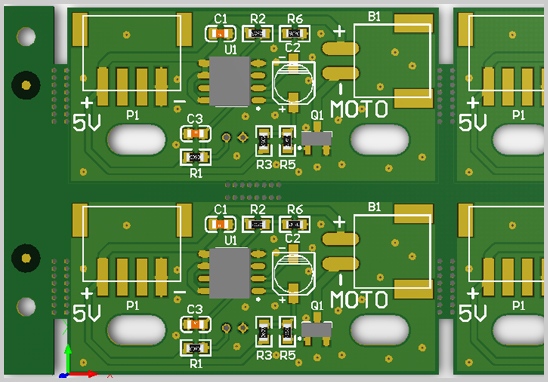

PCB拼版是将多个相同或不同的电路板设计布局在一个更大的面板上进行批量生产。这种方法可以充分利用原材料，减少边角废料，显著提升生产效率，降低单个PCB的成本。
主要拼版方式
1. 矩形拼版
这是最常见的拼版方式，各个PCB以矩形排列。边缘可能带有用于切割的V槽或鼠咬痕（mouse bites）。
2. 矩阵拼版
PCB以正方形或长方形矩阵形式排列，适合大批量生产标准尺寸的板子。
3. 不规则拼版
根据PCB形状和尺寸灵活排列，适用于非标准或特殊形状的电路板。
4. 嵌套拼版
在大板内部嵌入小板，充分利用空间，适合不同大小的板子混合生产。
注意事项
1. 边缘处理
选择合适的切割方式（如V槽、mouse bites、Routing）和宽度，确保切割后PCB边缘光滑，不影响使用。
2. 间距与边缘距
确保每个PCB之间以及PCB到拼板边缘有足够的间距（通常≥5mm），以防生产过程中的机械损伤或铜箔暴露。
3. 定位孔与参考点
添加精准的定位孔和参考点，确保多层板对齐精确，避免错位。
4. 电气隔离
确保不同PCB之间的导电部分有足够的绝缘间隙，避免短路。
5. 测试考虑
预留测试点，并规划好测试夹具的使用，确保每块PCB都能通过质量检验。
6. 材料利用率
在保证质量和生产效率的前提下，优化布局，尽量提高材料利用率，降低成本。
7. 设计文件核对
提交生产前，仔细核对Gerber文件和拼板图，确认无误，避免因设计错误导致的生产浪费。
拼版技巧
1. 合理规划布局
在设计初期就应考虑拼版问题，根据电路板的形状和尺寸合理规划，尽量减少浪费，提高材料利用率。
2. 灵活运用拼版方式
根据具体情况选择最合适的拼版方式，不拘泥于一种方法。矩形拼版适合标准板子，不规则拼版和嵌套拼版则适用于特殊情况。
3. 优化切割路径
设计拼版时，应考虑切割路径的优化，减少切割次数和复杂度，提高生产效率。
4. 预留工艺边
在拼版设计中预留一定的工艺边，便于生产过程中夹持和操作，提高生产的稳定性和可靠性。
5. 标注拼版信息
在拼版设计文件中明确标注拼版信息，如各个子板的位置、切割方式、定位孔等，确保生产和后续工艺的顺利进行。
结论
PCB拼版虽是一项技术性较强的工作，但通过合理规划与细心操作，可以极大地提升生产效率和经济效益。了解并掌握上述拼版方式及注意事项，对于电子产品设计师、制造工程师乃至DIY爱好者来说，都是极其宝贵的技能。随着技术的进步，未来PCB拼版技术也将更加智能化、高效化，为电子行业的发展注入更强的动力。
