在现代电子设备日益小型化和高性能化的趋势下，多层PCB印刷电路板的设计和制造技术不断进步。其中，盲孔PCB作为一种特殊设计的电路板类型，以其独特的结构和制造工艺在高端电子产品中扮演着重要角色。
深圳宏力捷电子作为专业PCB制板厂家，专注于单双面PCB电路板、多层线路板的快速打样与中小批量制造，特别是在盲孔PCB领域积累了丰富经验。本文将详细介绍影响盲孔PCB打样价格的主要因素及其背后的成本考量。
什么是盲孔PCB？

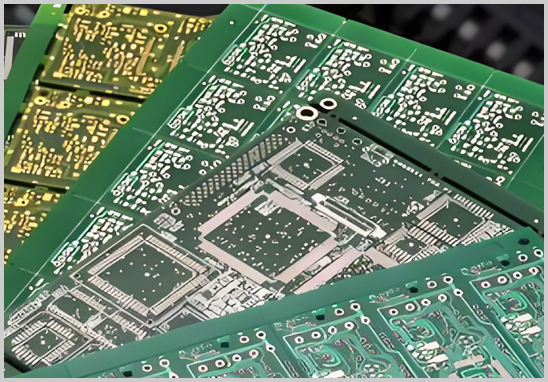

盲孔PCB（Blind Via PCB）是指那些从电路板的一面钻入并终止于一个或多个内部层，而不穿透到另一面的过孔。这种设计使电路板在有限的空间内实现更高密度的布线，特别适用于高密度互连（HDI）技术，广泛应用于智能手机、平板电脑、可穿戴设备等对空间利用率要求极高的产品中。
盲孔PCB打样价格为何相对较高？
1. 复杂制造工艺
- 多重工序：盲孔PCB的加工需要更复杂的工艺流程，包括精确的定位、钻孔、电镀等步骤。这些额外的工序不仅增加了生产时间，也提高了制造难度和失败率，直接推高了成本。
- 精密度要求：盲孔的加工需要极高的精度，误差极小，因此需要更严格的工艺控制和更高的技术水平。
2. 专用设备与材料
- 高精度设备：盲孔的加工往往需要使用先进的钻孔设备和高精度的激光打孔技术，以及特殊的电镀工艺来确?？妆诘牡嫉缧?。这些专用设备的成本远高于普通PCB制造所用设备。
- 高级材料：盲孔PCB需要使用高级材料以保证其稳定性和可靠性，这些材料价格较高。
3. 低产量下的经济规模
- 小批量生产：打样阶段通常涉及小批量生产，而在盲孔PCB的生产中，小批量意味着单位成本的增加。由于前期准备（如模具制作、设备调试）的成本分摊到较少的产品上，使得单个盲孔PCB样品的价格相对昂贵。
4. 质量控制与检验
- 严格检测：盲孔PCB成品的检验需要采用高级检测手段，如X射线检测，以确?？椎闹柿亢涂煽啃?。这些检测设备和工艺同样增加了成本。
盲孔PCB打样价格区间
具体价格因诸多因素（如板层数量、孔的数量与直径、材料选择、表面处理方式等）而异?；〉拿た譖CB打样价格可能从数百元人民币起跳，随着设计复杂度的增加，价格可轻松达到数千甚至上万元。以下是影响价格的几个关键因素：
1. 板层数量：层数越多，制造工艺越复杂，成本也越高。
2. 孔的数量与直径：孔的数量和直径直接影响钻孔的难度和成本。
3. 材料选择：高性能材料（如高频材料、耐高温材料）的成本显著高于普通材料。
4. 表面处理方式：不同的表面处理方式（如电镀金、沉金、喷锡等）成本各异。
5. 设计复杂度：设计越复杂，加工难度越大，成本也相应增加。
总结
尽管盲孔PCB打样的成本相对较高，但其在实现高密度布线、缩小产品体积、提升性能方面的优势，使其成为众多高科技电子产品不可或缺的一部分。随着技术的进步和市场需求的增长，未来盲孔PCB的制造成本有望进一步降低，使这一先进技术更加普及。
对于电子设备厂家的采购人员和设计师而言，理解盲孔PCB的特性和成本构成，是高效推进项目开发的关键。合理选择工艺和材料，优化设计，可以有效控制成本，同时确保产品的性能和可靠性。与专业PCB制造商如深圳宏力捷电子建立良好的合作关系，将有助于获得技术支持和成本优化方案，从而在激烈的市场竞争中保持领先地位。
