四层PCB广泛应用于复杂电子设备中，因其具有更高的信号完整性和更强的电磁兼容性，成为现代电子产品设计的主流选择。深圳宏力捷电子作为一家经验丰富的PCB设计公司，深知四层PCB的设计和打样过程具有一定的复杂性。

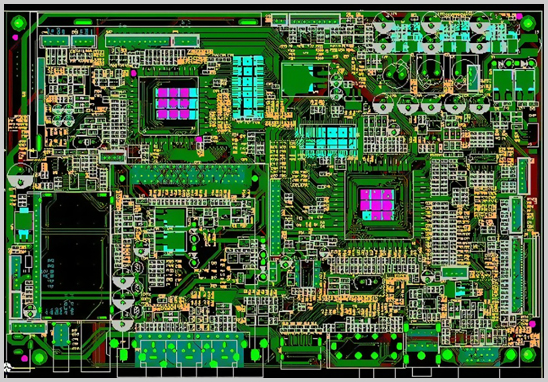

1. 层叠设计的合理性
概念：四层PCB的层叠结构通常由两层信号层和两层电源/接地层组成。层叠设计对信号完整性和电磁兼容性至关重要。
常见问题：不合理的层叠设计可能导致信号串扰、阻抗不匹配以及辐射干扰等问题。
解决方案：最佳实践是将电源层和接地层放置在中间两层，外层作为信号层。这样不仅有利于减小层间的寄生电感，还能有效屏蔽外部干扰。特别是信号层应避免长距离的平行走线，以减少信号串扰。
2. 电源和地平面的完整性
概念：在四层PCB设计中，电源层和地层的完整性直接影响信号传输的质量和电路的稳定性。
常见问题：电源或接地层中存在不连续或切割的情况，会导致电源噪声增加和信号的电压波动。
解决方案：在设计时应确保电源层和地层的完整性，避免不必要的切割。通过减少过孔数量，确保电源和接地平面保持连续。同时，尽量在接地层上提供完整、无切割的回流路径，以减少信号的电磁干扰。
3. 阻抗匹配设计
概念：对于高速电路设计，信号的阻抗匹配是确保信号质量的关键。阻抗不匹配会导致信号反射，进而影响信号完整性。
常见问题：在高速PCB中，未能正确考虑阻抗匹配可能导致信号失真、数据丢失，甚至设备无法正常工作。
解决方案：在设计阶段，首先需要计算并确保关键信号的走线宽度和层叠结构符合阻抗要求。使用计算工具精确地设计阻抗匹配，并严格按照生产厂商的参数进行设计，以确保最终产品符合设计规范。
4. 过孔设计的合理性
概念：过孔是将信号从一个层传输到另一个层的重要途径，但其设计不当会引发信号完整性问题，特别是在四层板上。
常见问题：过多或不合理的过孔设计会引起信号反射和串扰，同时增加信号的传输路径，导致信号延迟和衰减。
解决方案：合理安排过孔的位置和数量，尽量减少不必要的过孔。高速信号的走线应尽量减少层间切换，避免信号延迟。同时使用盲孔或埋孔技术可以进一步优化信号传输。
5. 信号走线的长度匹配
概念：在高速数字电路中，差分信号和时钟信号的长度匹配非常重要，长度不一致会导致信号延迟和同步问题。
常见问题：未能对差分信号进行精确的长度匹配，可能导致数据传输中的误码率增加，甚至引发数据丢失。
解决方案：对于差分对信号，应严格控制两条走线的长度，确保它们的长度差在允许的范围内?？梢允褂蒙咝巫呦叩姆绞嚼雌胶庾呦叱ざ?。此外，尽量保持时钟信号和其他高速信号的等长，以确保信号同步。
结论
四层PCB的设计与打样是一项复杂且精密的工作，每一个细节都可能影响到最终的产品质量。深圳宏力捷电子凭借多年的PCB设计经验，在四层PCB的打样设计中有着丰富的技术积累。通过关注层叠设计、电源地平面完整性、阻抗匹配、过孔设计和信号走线长度匹配等细节，我们确保每个设计都能满足客户的高标准要求。在选择PCB设计合作伙伴时，宏力捷电子将是您的可靠之选，为您提供高效、优质的四层PCB设计服务。
