在现代电子产品开发中，PCB不仅承载信号和电源分配，还直接影响制造成本。合理的元件布局能显著降低钻孔、铜耗、层数和装配成本，为企业节约采购与生产开支。本文将从实用角度出发，分享多项可落地的优化策略，帮助您在设计阶段“防患于未然”。
1. 了解成本的主要驱动因素
- 过孔与孔径：每个过孔都会增加加工工序，微孔（<10?mil）成本更高。适当放大孔径可减少工具费用与打样失败率。
- 板层数量：板层越多，材料和工艺成本呈几何级数上升。尽量在保证信号完整性的前提下，控制在2–4层以内。
- 走线长度与铜耗：更长的走线意味着更多铜箔和更复杂的布线工序，也会延长生产周期。
> “增加小孔尺寸（如从8?mil到10?mil）以及减少板层数，是快速接近10%成本降低的常见手段”

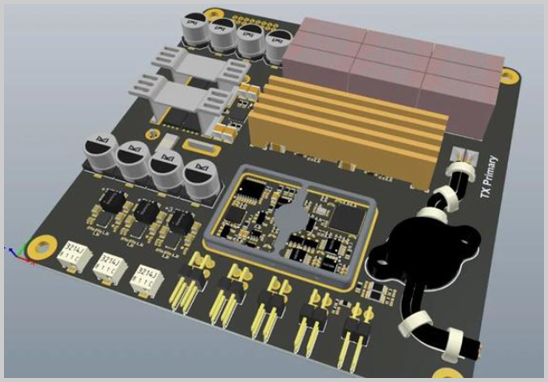

2. 缩短信号线与加强分区布局
- 分区布局：将高频、模拟与数字电路分区布局，不仅有助于信号完整性，也能缩短不同?？橹涞牧?。
- 最短路径优先：在布局阶段优先选取最短连接路径，减少转角与过孔，既提升电气性能，又降低材料与工时成本。
> “通过优化元件的摆放位置和信号线走向，可以减少线路长度，降低EMI干扰，同时节省材料与生产时间”
3. 减少过孔数量与合理设置孔径
- 批量化孔径：在设计规则中统一采用常用加工孔径（10?mil以上），避免专用微孔。
- 过孔配合走线：对走线密集区域，可使用盲孔/埋孔工艺，但要严格评估成本增量。
> “优化PCB布局时，应考虑孔径、通孔数量与间距，减少非必要的钻孔与特种工艺”
4. 标准化元件封装与BOM优化
- 常见封装尺寸：优先使用0603、0805等主流SMT封装，降低供货与贴装成本。
- 统一元件型号：同一功能可采用双足迹（dual-footprint）或通用元件，以应对物料短缺且减少更换频率。
- 完整BOM管理：在设计阶段与供应链团队沟通，锁定性价比高且稳定供货的零件。
> “选择标准封装、遵循DFM（Design for Manufacturability）原则，可简化供应链并节省装配费用”
5. DFM原则与制造可行性
- 对齐网格与组件方向：将所有SMT元件尽量同向排列，减少贴片来回拾放时间。
- 元件集中一侧：将所有表面贴装元件集中在PCB一侧，降低返修与质检成本。
- 预留测试点：合理布局测试点与探针孔，提高测试效率，减少返工。
> “确保将SMT元件放置在PCB的一侧，并提供明确标记，可显著降低装配线的调试和返工成本”
6. 与制造商的协同与反馈迭代
- DFM评审：在定稿前组织DFM评审会，邀请PCB制造与SMT装配商，对可行性与成本风险进行提前论证。
- 快速样板验证：在小批量阶段进行验证样板，与制造商沟通，及时调整不合理的布局与工艺参数。
> “与可靠的制造合作伙伴保持紧密沟通，是降低PCB生产与装配成本的关键一环”
总结
通过以上六大策略，您可以在PCB设计阶段从源头控制成本——从合理分区、最短走线到标准化封装、DFM评审，每一步都能为后续制造与装配节省成本与时间。宏力捷电子拥有丰富的多层、高精密/BGA封装及盲埋孔PCB设计经验，欢迎随时咨询，共同实现高效低成本的PCB解决方案。
