什么是PCB设计Layout？为什么要掌握黄金法则？

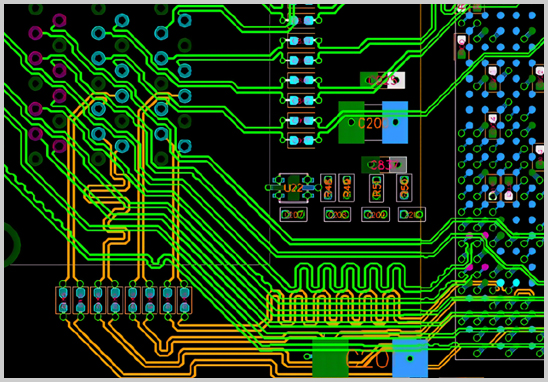

PCB Layout，中文叫PCB布线，是电路设计中的关键环节。简单来说，它就是把元器件放在电路板上后，把它们之间的电气连接用铜线“画”出来。一个好的Layout不仅影响产品的性能，还直接决定生产良率和后期维护成本。
而所谓“Layout黄金法则”，就是那些被无数工程师验证过、总结出来的布线基本原则。掌握这些规则，能让你的设计少走弯路，避免返工。
宏力捷电子总结的10条PCB设计Layout黄金法则
作为拥有20余年经验的PCB设计公司，宏力捷电子为客户总结了以下布线“黄金法则”，适用于从2层到16层、高速信号、BGA封装等复杂电路板设计场景。
1. 信号完整性第一，优先考虑高速信号走线
- 高速信号（如USB、HDMI、DDR、LVDS）应尽量短、直、少过孔，避免折线走向，减少信号反射。
2. 布线遵循“短、直、粗”原则
走线尽量短可以减少串扰；直线走向有利于阻抗控制；走线粗能降低阻抗和发热，尤其是电源线和地线。
3. 布线从电源、时钟、差分信号优先
这类信号对板子性能影响最大，必须优先规划布局，合理安排通道，避免后期布不出来。
4. 差分信号必须成对等长、等宽走线
例如USB、LVDS、CAN等差分信号对必须保持长度差异在±10mil以内，并控制阻抗为100Ω。
5. 电源与地必须“就近取用”、避免回流路径太远
电源与地走线不要绕太远，尤其是敏感元件（如ADC、OP）附近，必须布设地环或参考平面。
6. 禁止90度走线和锐角拐弯
90度角拐弯容易造成信号反射和电磁辐射，建议改为45度走线或圆弧连接。
7. 电源层与地层最好做镜像对称
多层板设计中，电源层和地层之间的耦合影响整个板子的抗干扰能力，建议做对称镜像设计，提升整体EMI性能。
8. BGA封装采用扇出（fan-out）+盲埋孔策略
BGA封装密集区建议采用“扇出-过孔-布线”结构，必要时引入盲埋孔提升布线密度。
9. 布线密度优先分层控制
多层板应根据信号类型进行分层（如第2层做电源，第3层做信号，第4层做地），避免信号交叉干扰。
10. 合理使用地岛（ground island）
在模拟区域、射频?？榈让舾星?，建议独立敷铜做地岛，增强EMC性能，同时确保过孔可靠接地。
不同类型电路板的布线重点也不同
- 数字电路板：时钟信号走线等长，避免交叉串扰；
- 模拟电路板：电源去耦处理、地线布设尤为关键；
- 混合电路板：数模分区，信号隔离布线；
- 高频板（如RF）：控制阻抗、?；ぷ呦咄暾晕滓勘?。
宏力捷电子的专业服务：让黄金法则真正落地
我们是深圳市宏力捷电子有限公司，20年来专注于多层、高精密、BGA封装、盲埋孔PCB的专业设计与制造?？突е恍杼峁┰硗?，我们即可完成：
- 专业Layout设计：遵循IPC标准和上述黄金法则
- BOM表建立与优化
- 元件选型与供应链采购
- 小批量样品制作与功能测试
PCB设计没有捷径，唯有遵循规律、积累经验。通过掌握并落实“Layout黄金法则”，你可以大大降低项目出错风险、缩短设计周期，提高产品的一致性和稳定性。如果你正在寻找专业可靠的PCB设计合作伙伴，宏力捷电子随时为你服务！
