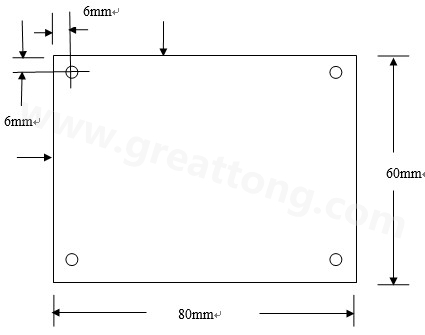

PCB板外形以及定位孔尺寸示意图



PCB板尺寸：

PCB板外形尺寸：60*80mm，

四周定位孔：距离四角边缘6mm，小孔通孔孔径3.2mm；

PCB板宽度两侧中点引入信号连线：连接3mmSMA接头

PCB板长度方向，从正面（即器件面）来看，PCB板上侧距离PCB板左侧35mm的中点引入电源（如设计LNA等需要），下侧距离PCB板左侧35mm的中点引入信号，可连接SMA接头。

PCB板材质指标：选用FR4，（阻燃性环氧树脂玻璃纤维板）

介质介电常数εr=4.5~4.8，常选择在4.7左右（如，4.6或者4.7）

PCB板厚度可选择范围：0.8/1.0/1.2/1.6/2.0mm

PCB板铜箔厚度可选择范围：18/35/70μm

PCB板材质其他指标通?？刹捎肁DS中常用的默认参数和指标。

PCB板加工精度：最小线宽0.1mm，最小间距0.1mm，

注意一般可以根据设计线宽以及最小微带线间距来选择最小的可加工精度，不建议使用最小间距和线宽来作为加工尺寸进行设计和加工。

PCB板表面可以根据设计选择相应的表面工艺，包括PCB板的阻焊层设计和助焊层设计（即，常见所谓“绿层”和“镍锡层”。但表面层设计和使用会影响表面的光洁度。



PCB板的加工周期一般需10天左右，需要提供基于Protel设计软件或AutoCAD设计软件生成的加工文档以及通过对最终版图截图生成的PDF加工说明文件。PDF文件可以通过对Protel最终验证后生成的版图进行截图，制作word文件，并对加工关键参数和指标作出逐一说明，例如，逐一对材质的选择，加工最小尺寸控制，最小孔的孔径尺寸和分布，加工具体工艺要求等进行详细具体说明，最后再转换或生成PDF文件。该文件用于PCB加工制作，确保加工工艺实现和PCB合格制作。

注意，一般来说，射频电路在制作后再另行加工或自行加工会十分困难或不可实现的，因此必须在加工制作之前详细和具体说明和标注，以避免给后期工作带来不必要的麻烦。
