AD layout设计输出文件
现在，您已经完成了PCB的设计和布线，用户想要产生输出文件，来审查，制造和组装PCB板。这些文件通常用于提供给板级制造商，因为在PCB制造方面有各种不同技术和方法的存在，Altium Designer具有产生众多各种用途输出文件的能力。
这些用途包括：
装配输出：
? 装配图 —— 显示电路板每一面上元器件位置和原点信息-代表制板的立场和方向。
? 抓取选择和放置文件 —— 用于元件放置机械手在电路板上摆放元器件- 被智能放置装置用来智能放置元件。
文件输出：
? 文件产出复合综合图纸 —— -成品板组装，包括元件和线路。
? PCB的三维打印， —— 采用从三维视图观察电路板立体角度的看法。
? 示意原理图打印版画 —— 绘制设计的-原理图示意图图纸中使用的设置。
制作输出：
? 绘制复合钻孔图综合演示图纸 —— ：在一张图纸中演示板的位置和大小绘制电路板上钻孔位置和尺寸的复合图纸。
? 演示图纸/向导钻孔绘制/导向 —— 在多张图纸上：在不同的图纸中演示分别绘制钻孔板的位置和大小尺寸。
? 最终的绘制图纸： —— 把所有的制作文件合成单个绘制输出。
? Gerber 文件 ： —— 制作Gerber 格式的制作信息.
? NC Drill Files ——- 创建能被数控钻孔机使用的制造信息。
? ODB++ ——- 创建 ODB++ 数据库格式的制造信息.
? Power-Plane Prints ——- 创建内电层和电层分割图纸部多层图纸.
? Solder/Paste Mask Prints ——- 创建阻焊层和的面具图纸锡膏层图纸。
? Test Point Report ——- 创建在不同模式下设计的测试点的输出结果
网表输出：
网络列表描述在PCB设计上逻辑之间的元器件组件连接，对于移植到其它电子产品设计中是非常有帮助的。
报告输出：
? Bill of Materials ——- 为了制作板的需求而创建的一个在不同格式下部件和零件的清单。
? Component Cross Reference Report ——- 在设计好的原来图的基础上，创建一个组件的列表。
? Report Project Hierarchy ——- 在该项目上创建一个原文件的清单。
? Report Single Pin Nets ——- 创建一个报告，列出任何只有一个连接的网络。
? Simple BOM ——- 创建文本和该BOM的CSV （逗号隔开的变量）文件。
大部分的输出文件是用做配置的，在需要的时候设置输出。在您完成更多的设计后，用户会发现用户经常为每个设计采用相同或相似的输出文件。
Altium Designer 提供一个叫做Output Job Files的方式机制，该机制方式使用一种接口 ——- Output Job Editor，可用于将各种输出文件捆绑在一起，将它们发送给各种输出方式媒体（直接打印，PDF和生成文件）。
手动输出文件
PCB设计过程的最后阶段，为了更好的满足生产，我们将在指导中说明如何产生Gerber及数控钻孔文件，和BOM 文件。我们在这里不再使用Output Job Editor，但是使用单步的菜单命令 - 全部输出文件也可以从菜单命令中直接创建。记得该配置输出文件是作为项目的一部分存储的。
生成 Gerber 文件
每一个 Gerber 文件跟板的一个层关联 ——- 器件层、顶部信号层、底部的信号层、焊料掩蔽层等等。

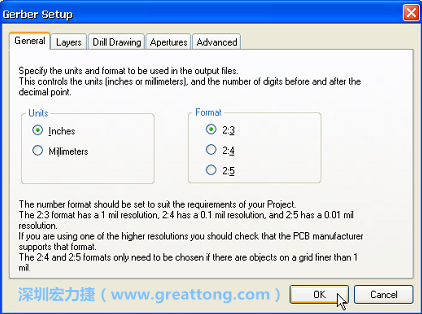

图36 生成 Gerber 文件
可取的做法是，在提供用于制造的输出文件之前，先咨询电路板制造商，以确认他们的要求。
为教程中的PCB创建输出文件：
选择 File>>Fabrication Outputs>>Gerber Files。该设置对话框显示。
单击Layers tab，然后Plot Layers 按钮，并选择Used On。单击OK以接受其他默认设置。
该Gerber档案产生后即被CAM编辑器打开显示。该Gerber文件存储在Project Outputs文件夹，这是自动产生的文件夹。每个文件都有反映其层次的扩展名称，例如：multivibrator.gto为Gerber Top Overlay。这些都会被添加到Projects面板的Generated CAM Document文件夹中。
类似的，选择File>>Fabrication Outputs>>NC Drill Files 命令来打开NC Drill Setup 对话框来创建没有连接的通孔数据。
创建一个器件清单
为教程中的PCB创建一个器件清单（BOM）。
1. 选择 Reports>>Bill of Materials，显示Bill of Materials for PCB Document对话框。

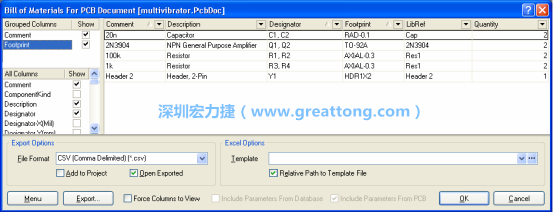

图37 器件清单
2. 使用此对话框，以建立起自己的BOM的。在用户想要输出到报告的每一栏中都启用Show选项。
3.从All Columns清单选择并拖动栏标题到Grouped Columns清单，以便在BOM中按该数据类型来分组元件。例如，若要以封装来分组，在All Columns中选择Footprint，并拖曳到分Grouped Columns清单。该报告将据此进行分类。
4. 使能Open Exported选项，选择的CSV为文件格式，然后点击导出按钮创建并在您的CSV查看器（例如Microsoft Excel）中立即打开BOM的文件?；褂行矶嗫晒┭≡竦腂OM和其他报告的类型，这就提供了高度的灵活性。关闭对话框。
祝贺！您已经完成了PCB设计过程。
