在PCBA加工中，由于PCB设计不当，经?；嵊龅紹GA焊接不良的问题。接下来，对不良BGA焊接PCB设计的几个常见问题进行了总结分析。
不正确的PCB设计导致的BGA焊接缺陷分析

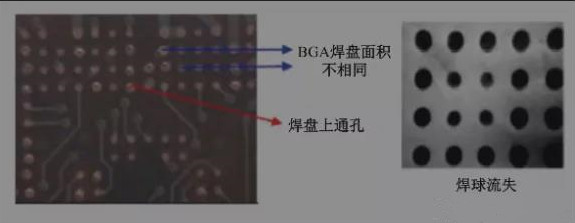

1. BGA底部的孔尚未处理
BGA焊接板上有孔，在焊接过程中球会与焊料一起丢失；由于PCB生产中缺乏电阻焊接工艺，焊锡和焊球会通过靠近焊板的孔而流失，从而导致焊球流失，如下图所示。

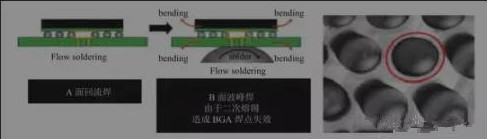

2. BGA电阻焊膜设计不良
PCB焊锡的损失将由在焊垫上的通孔造成；在高密度组装中，必须采用微孔，盲孔或塞孔工艺，以防止焊料流失；如下图所示，采用波峰焊，BGA的底部有孔。波峰焊后，孔上的焊料会影响BGA焊接的可靠性，从而导致缺陷，例如组件短路。

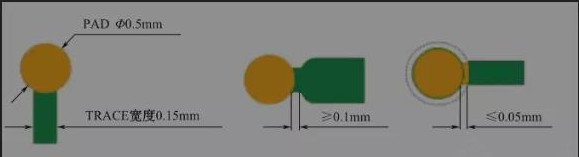

3. BGA焊板设计
BGA焊板的出线应不超过焊板直径的50％，动力焊板的出线应不小于0.1mm，然后可以加粗。为防止焊接板变形，焊接阻挡窗不得大于0.05mm，如下图所示。

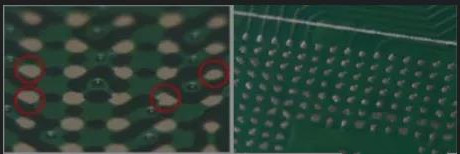

4. 焊接板的尺寸不标准，太大或太小，如下图所示。
5. BGA焊盘的尺寸不同，并且焊点是不规则圆形的不同尺寸的圆，如下图所示。

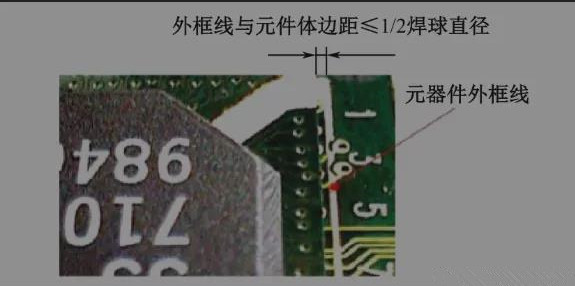

6. BGA的外框与组件主体边缘之间的距离太小
组件的所有部分都应位于标记线范围内?？蚣芟哂胱榧陌氨咴抵涞木嗬胗Υ笥谧榧附佣顺叽绲?/2，如下图所示。
深圳宏力捷PCB设计能力
最高信号设计速率：10Gbps CML差分信号；
最高PCB设计层数：40层；
最小线宽：2.4mil；
最小线间距：2.4mil；
最小BGA PIN 间距：0.4mm；
最小机械孔直径：6mil；
最小激光钻孔直径：4mil；
最大PIN数目：；63000+
最大元件数目：3600；
最多BGA数目：48+。
