在PCB设计中，焊盘是一个非常重要的概念，PCB工程师对它一定不陌生。不过，虽然熟悉，很多工程师对焊盘的知识却是一知半解。接下来深圳PCB设计公司-深圳宏力捷电子为大家介绍PCB设计中的焊盘种类。
什么是焊盘？
焊盘，表面贴装装配的基本构成单元，用来构成电路板的焊盘图案(land pattern)，即各种为特殊元件类型设计的焊盘组合。焊盘用于电气连接、器件固定或两者兼备的部分导电图形。
PCB设计中的焊盘种类
一、常见焊盘

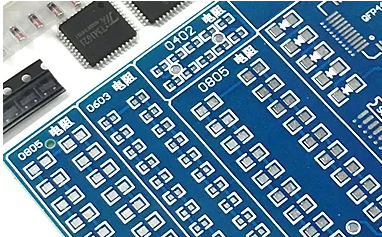

1、方形焊盘——印制板上元器件大而少、且印制导线简单时多采用。在手工自制PCB时，采用这种焊盘易于实现。
2、圆形焊盘——广泛用于元件规则排列的单、双面印制板中。若板的密度允许，焊盘可大些，焊接时不至于脱落。
3、岛形焊盘——焊盘与焊盘间的连线合为一体。常用于立式不规则排列安装中。
4、多边形焊盘——用于区别外径接近而孔径不同的焊盘，便于加工和装配。

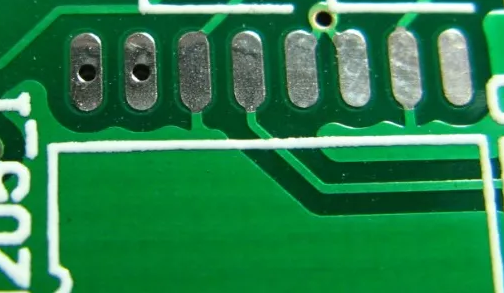

5、椭圆形焊盘——这种焊盘有足够的面积增强抗剥能力，常用于双列直插式器件。
6、开口形焊盘——为了保证在波峰焊后，使手工补焊的焊盘孔不被焊锡封死时常用。
二、特殊焊盘

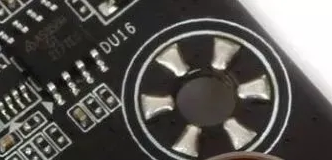

1、梅花焊盘
梅花焊盘通常用在大的过孔接地的位置，这样设计有以下几点原因：
1）固定孔需要金属化和GND相连， 如果该固定孔是全金属化的，在回流焊的时候容易将该孔堵住。
2）采用内部的金属螺孔可能由于安装或多次拆装等原因，造成该接地处于不良的状态。而采用梅花孔焊盘，不管应力如何变化，均能保证良好的接地。
2、十字花焊盘
十字花焊盘又称热焊盘、热风焊盘等。其作用是减少焊盘在焊接中向外散热，以防止因过度散热而导致的虚焊或PCB起皮。
1）当你的焊盘是地线时候。十字花可以减少连接地线面积，减慢散热速度，方便焊接。
2）当你的PCB是需要机器贴片，并且是回流焊机，十字花焊盘可以防止PCB起皮（因为需要更多热量来融化锡膏）。

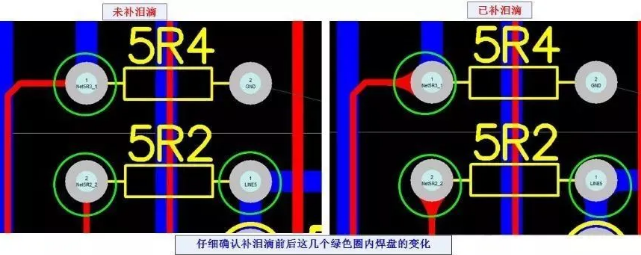

3、泪滴焊盘
当焊盘连接的走线较细时常采用，以防焊盘起皮、走线与焊盘断开。这种焊盘常用在高频电路中。
