    PCB设计这样布局,才能事半功倍

    发布时间 :2021-06-04 09:02 阅读 : 来源 :技术文章责任编辑 :深圳宏力捷PCB设计部
    深圳宏力捷电子是一家专业从事电子产品电路板设计(layout布线设计)的PCB设计公司,主要承接多层、高密度的PCB设计画板及电路板设计打样业务。PCB设计布局很重要,好的布局可以达到事半功倍的效果,接下来为大家介绍PCB设计布局的思路和原则。

    PCB设计打样

    1、首先,我们会对结构有要求的器件进行摆放,摆放的时候根据导入的结构,连接器得注意1脚的摆放位置。


    PCB设计布局

    2、PCB设计布局时要注意结构中的限高要求。

    PCB设计布局

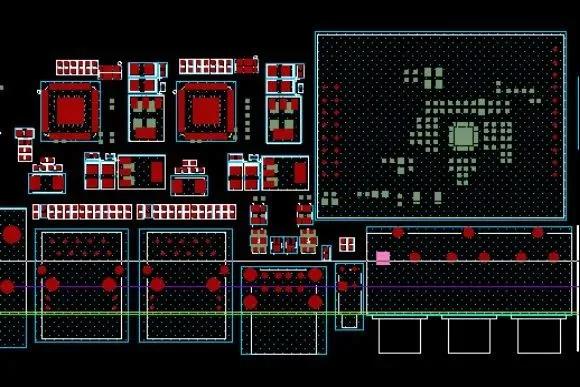

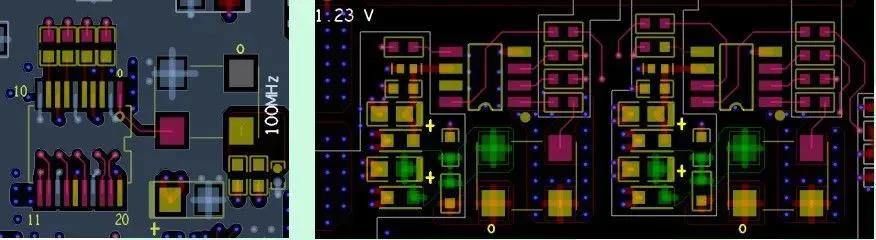

    3、 如果要PCB设计布局美观,一般按元件外框或者中线坐标来定位(居中对齐)。

    PCB设计布局

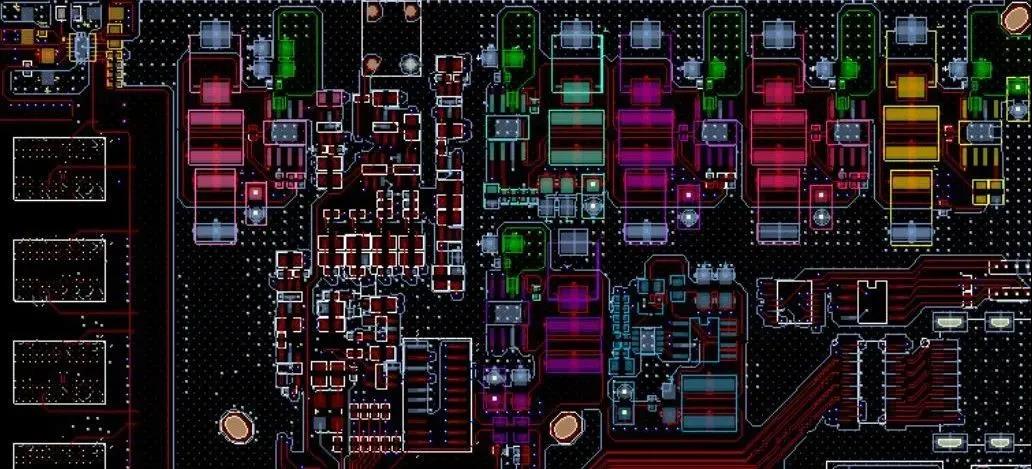

    4、 整体PCB设计布局要考虑散热。

    PCB设计布局

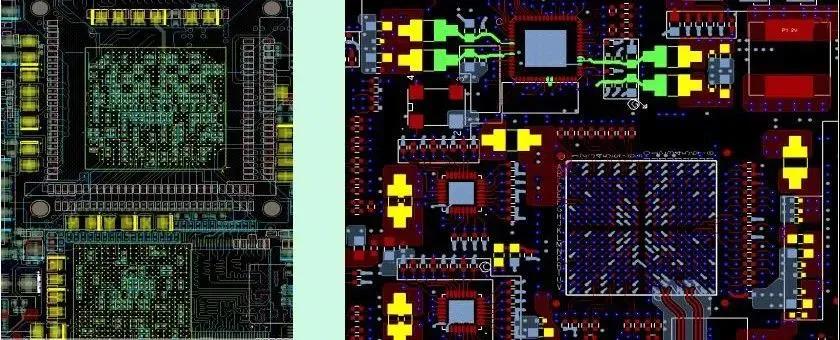

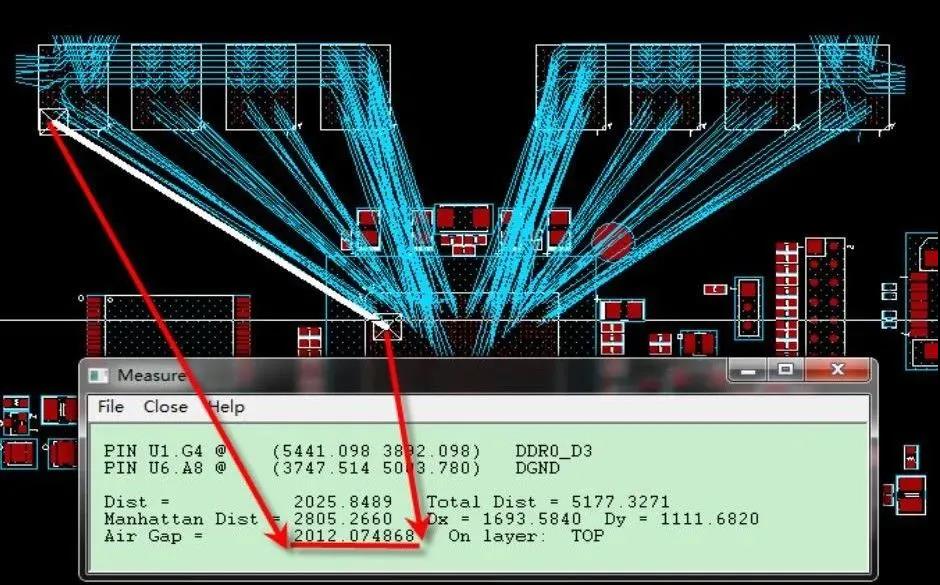

    5、 PCB设计布局的时候需要考虑好布线通道评估、考虑好等长需要的空间。

    PCB设计布局

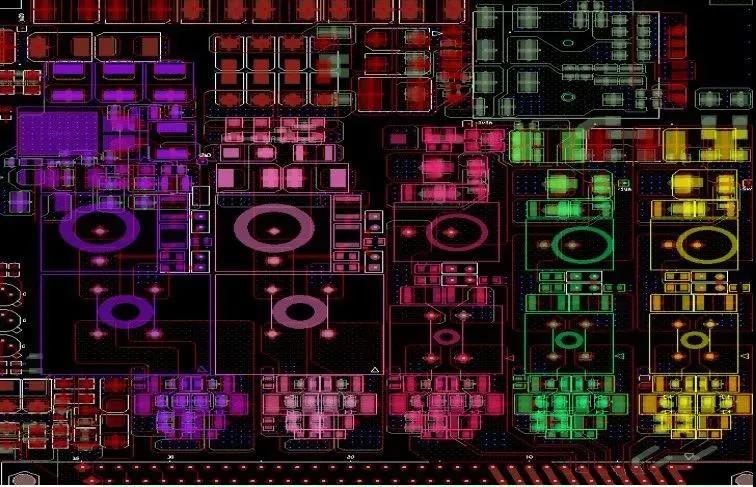

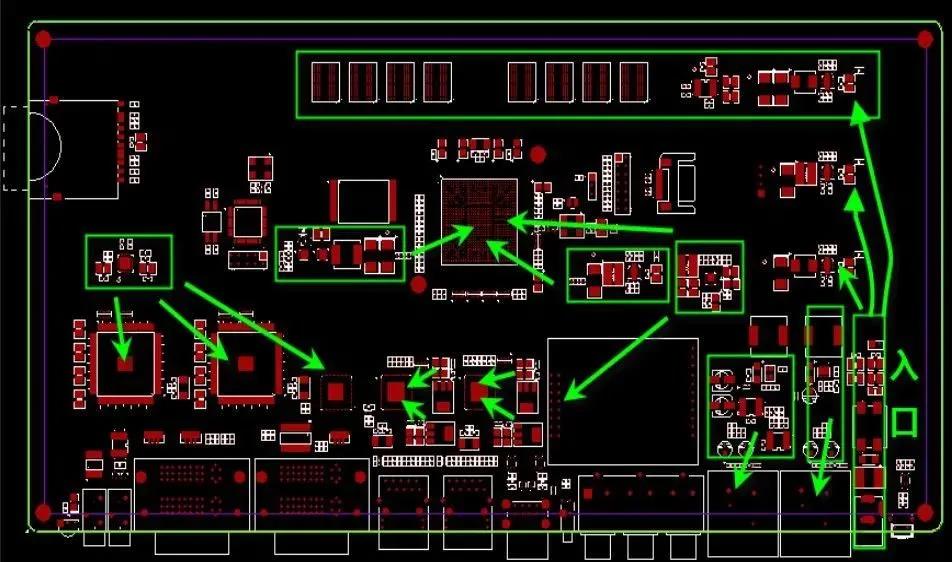

    6、 PCB设计布局时需要考虑好电源流向,评估好电源通道。

    PCB设计布局

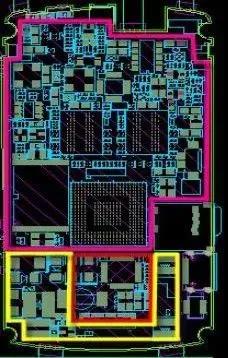

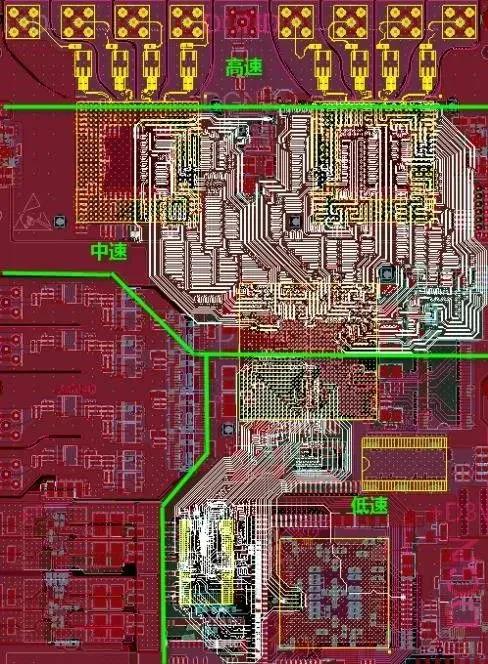

    7、 高速、中速、低速电路要分开。

    PCB设计布局

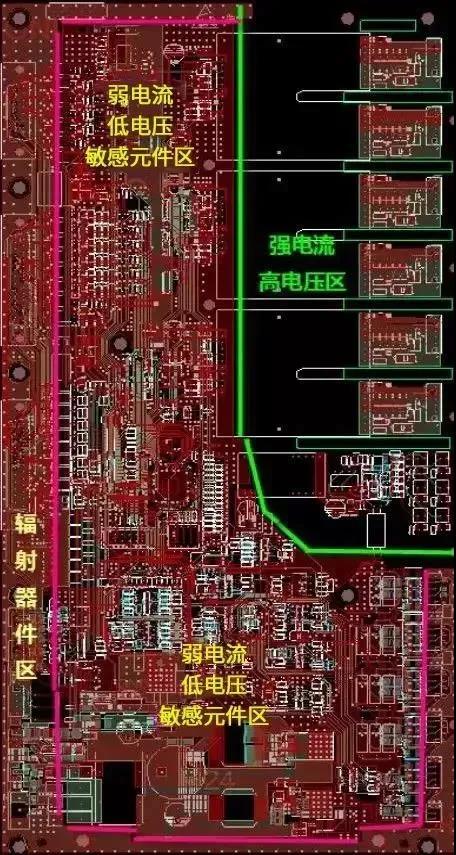

    8、强电流、高电压、强辐射元器件远离弱电流、低电压、敏感元器件。

    PCB设计布局

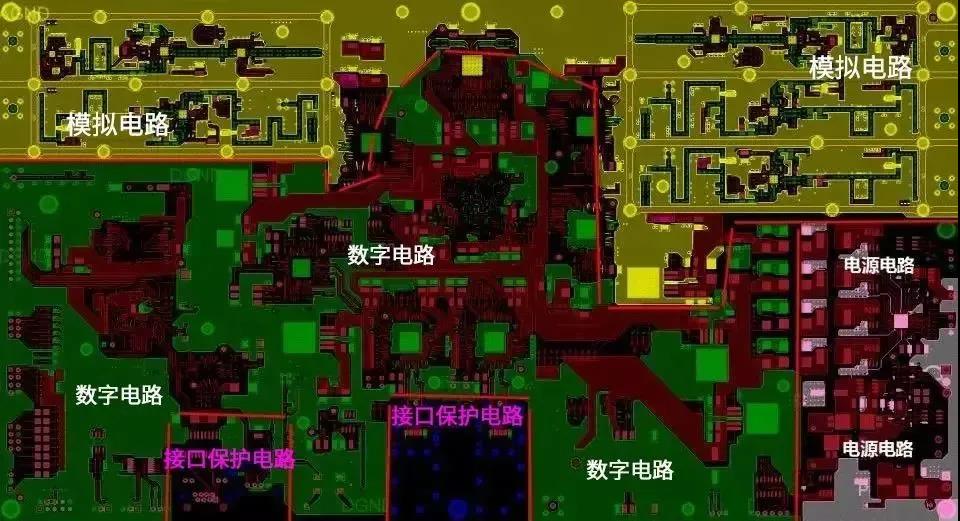

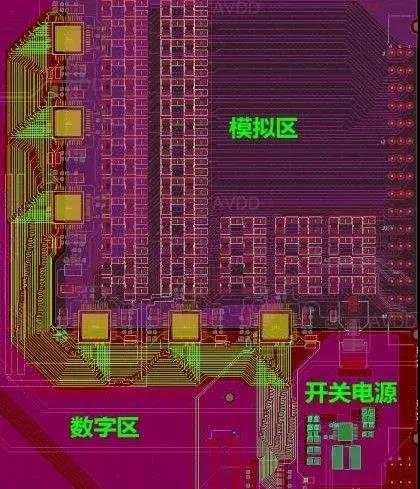

    9、 模拟、数字、电源、?;さ缏芬挚?。

    PCB设计布局

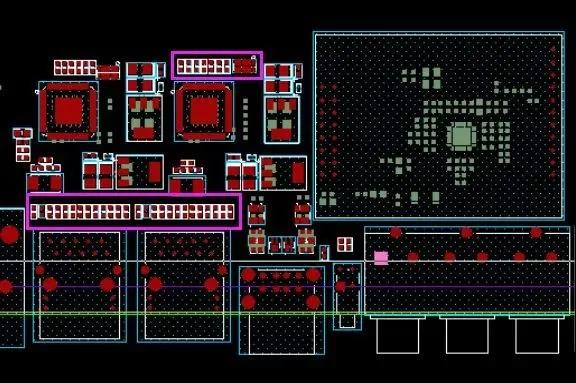

    10、 接口?;て骷×靠拷涌诜胖?。

    PCB设计布局

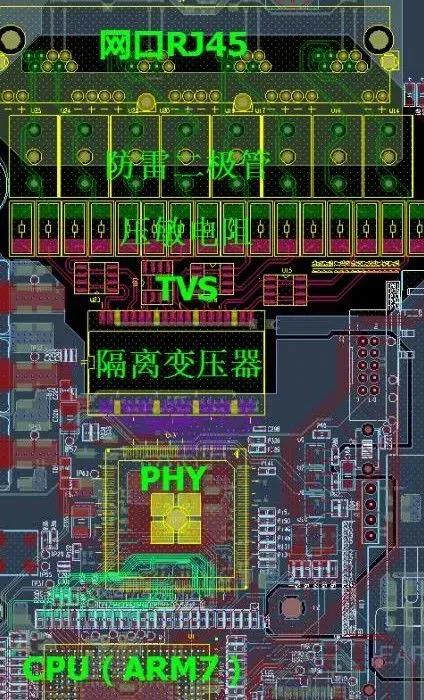

    11、 接口?;て骷诜潘承蛞螅?/span>
    (1)一般电源防雷?;て骷乃承蚴牵貉姑舻缱?、保险丝、抑制二极管、EMI滤波器、电感或者共模电感,对于原理图 缺失上面任意器件顺延布局;
    (2)一般对接口信号的?;て骷乃承蚴牵篍SD(TVS管)、隔离变压器、共模电感、电容、电阻,对于原理图缺失上面任意器件顺延布局;严格按照原理图的顺序(要有判断原理图是否正确的能力)进行“一字型”布局。

    PCB设计布局

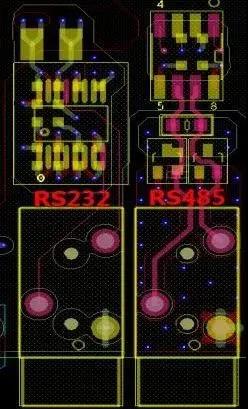

    12、电平变换芯片(如RS232)靠近连接器(如串口)放置。

    PCB设计布局

    13、 易受ESD干扰的器件,如NMOS、 CMOS器件等,尽量远离易受ESD干扰的区域(如单板的边缘区域)。

    PCB设计布局

    14、 时钟器件PCB设计布局:
    (1)晶体、晶振和时钟分配器与相关的IC器件要尽量靠近;
    (2)时钟电路的滤波器(尽量采用“∏”型滤波)要靠近时钟 电路的电源输入管脚;
    (3)晶振和时钟分配器的输出是否串接一个22欧姆的电阻;
    (4)时钟分配器没用的输出管脚是否通过电阻接地;
    (5)晶体、晶振和时钟分配器的PCB设计布局要注意远离大功率的元器件、散热器等发热的器件;
    (6)晶振距离板边和接口器件是否大于1inch。

    PCB设计布局

    15、开关电源是否远离AD\DA转换器、模拟器件、敏感器件、时钟器件。

    PCB设计布局

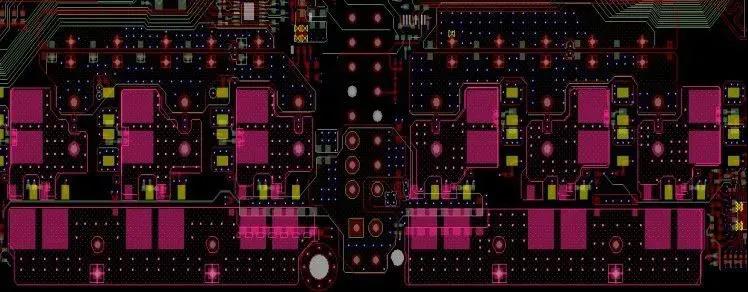

    16、开关电源PCB设计布局要紧凑,输入\输出要分开, 严格按照原理图的要求进行PCB设计布局,不要将开关电源的电容随意放置。

    PCB设计布局

    17、 电容和滤波器件 :
    (1)电容务必要靠近电源管脚放置,而且容值越小的电容要越靠近电源管脚;
    (2)EMI滤波器要靠近芯片电源的输入口;
    (3)原则上每个电源管脚一个0.1uF的小电容、一个集成电路一个或多个10uF大电容,可以根据具体情况进行增减。

    PCB设计布局
