PCB设计布局也有很大的学问蕴含其中，目前，在PCB设计中常见的原则有五个，分别是元件排列规则、按照信号走向布局原则、防止电磁干扰原则、抑制热干扰原则以及可调元件的布局原则。我们今天就先来介绍一下PCB设计元件排列规则。
PCB设计元件排列规则
1. 在通常条件下,所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴IC等放在底层。
2. 在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。
3. 某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电、击穿而引起意外短路。
4. 带高电压的元件应尽量布置在调试时手不易触及的地方。
5. 位于板边缘的元件，离板边缘至少有2个板厚的距离。
6. 元件在整个板面上应分布均匀、疏密一致。
这就是在PCB设计布局上的元件排列规则，由此可以清晰地看出来，PCB板上的元器件排列也并不是随心所欲的，在许多展会看到的，各种形状的PCB板都是经过技术人员专门调整的，否则会导致电路板无法运作的情况。因此，大家在设计PCB线路的时候一定要格外仔细认真，切不可一味追求新颖独特哦。

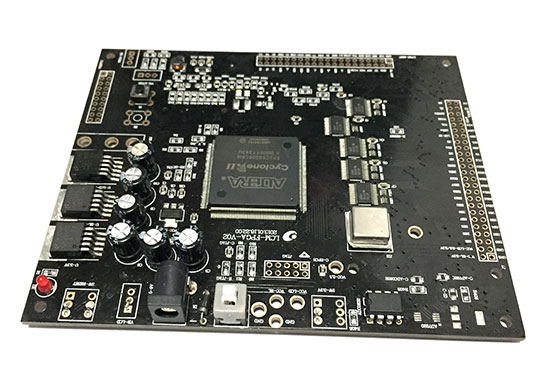

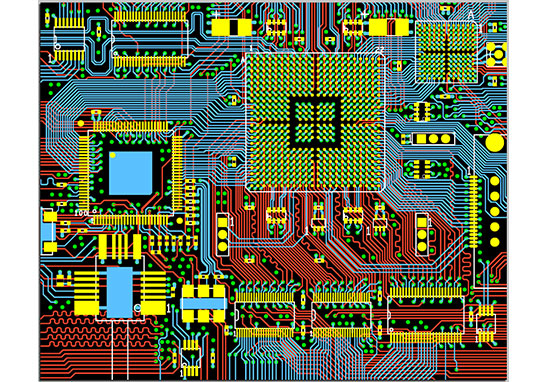

PCB设计能力
最高信号设计速率：10Gbps CML差分信号；
最高PCB设计层数：40层；
最小线宽：2.4mil；
最小线间距：2.4mil；
最小BGA PIN 间距：0.4mm；
最小机械孔直径：6mil；
最小激光钻孔直径：4mil；
最大PIN数目：；63000+
最大元件数目：3600；
最多BGA数目：48+。
PCB设计服务流程
1. 客户提供原理图咨询PCB设计；
2. 根据原理图以及客户设计要求评估报价；
3. 客户确认报价，签订合同，预付项目定金；
4. 收到预付款，安排工程师设计；
5. 设计完成后，提供文件截图给客户确认；
6. 客户确认OK，结清余款，提供PCB设计资料。
