在集成电路应用设计中，项目原理图设计完成后，需要进行PCB Layout设计。PCB设计是一个至关重要的环节。设计结果的质量直接影响到整个设计功能。因此，合理高效的PCB Layout是芯片电路设计调试成功的关键步骤。下面深圳PCB设计公司-宏力捷电子为大家简要下介绍PCB Layout设计的要点。
PCB Layout设计要点

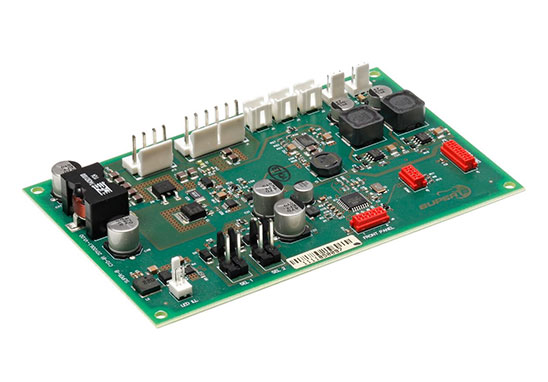

元器件封装选择

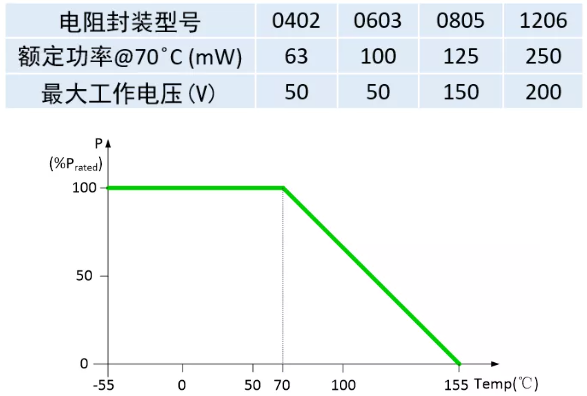

电阻选择：所选电阻的耐压、最大功耗和温度不能超过使用范围。
电容器选择：在选择时，还需要考虑所选电容器的耐受电压和最大有效电流。
电感选择：所选电感的有效值电流和峰值电流必须大于实际电路中的电流。
电路设计中的常见干扰
串扰：当设计线的平行布线距离太长时，导线之间的电容和互感会将能量耦合到相邻的传输线?？赏ü韵路椒跎俅诺挠跋欤?/span>
1. 加入安全走线

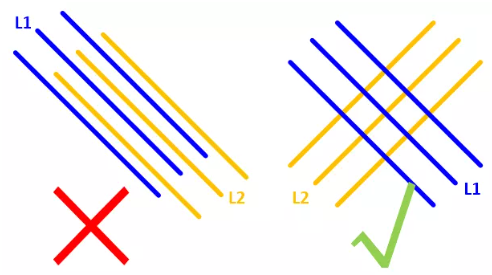

2. 在实践中，尽量使相邻的走线相互垂直

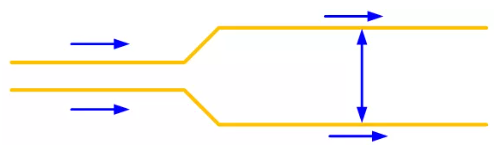

3. 每走一段距离的平行线，增加两条线之间的距离

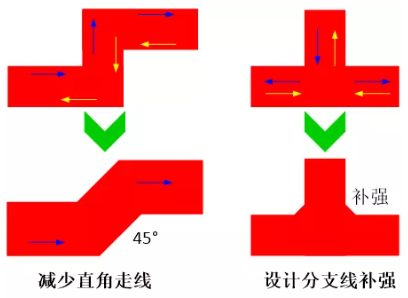

反射：由于布线的弯角、分支太多造成传输线上阻抗不匹配，可以通过减少线路上的弯角及分支线或者避免直角走线及分支线补强来进行改善。
确定接地方式

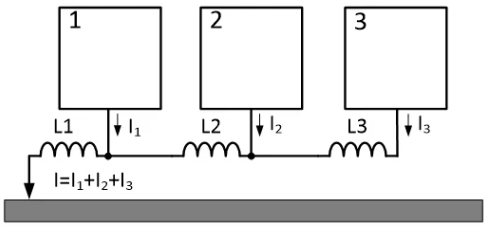

单点接地（适用于低频电路）：所有电路接地线均连接到公共接地线的同一点，接线简单，减少了接地回路的相互干扰。

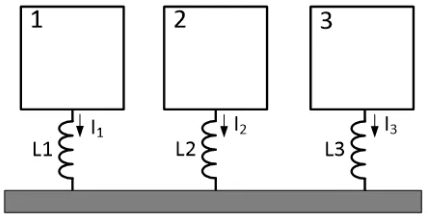

多点接地（适用于多层板电路/高频电路）：系统各部分就近接地，提供较低的接地阻抗。
添加滤波和旁路电容器

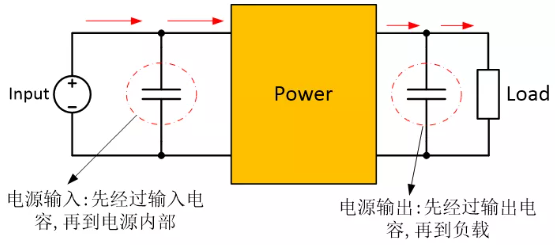

为确保稳定的输入/输出电压，增加输入/输出电容器。

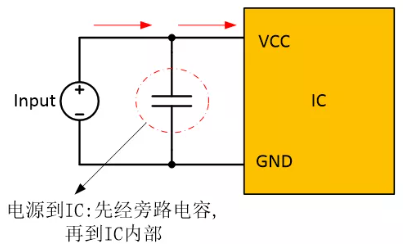

在电源和IC之间添加旁路电容器，以确保稳定的输入电压并滤除高频噪声。
阻抗位置设计

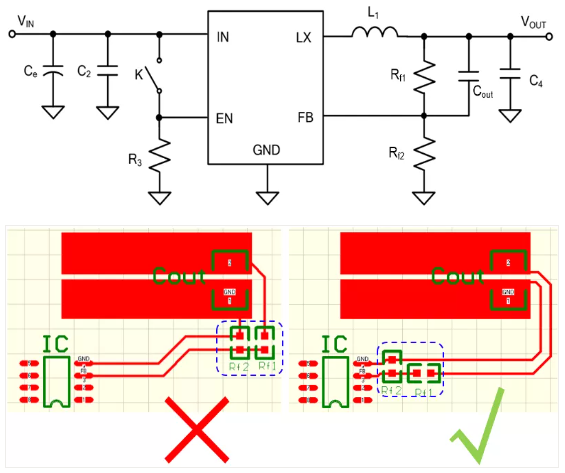

相对而言，阻抗越高，越容易受到干扰。以下是同步降压芯片的PCB阻抗位置设计。
