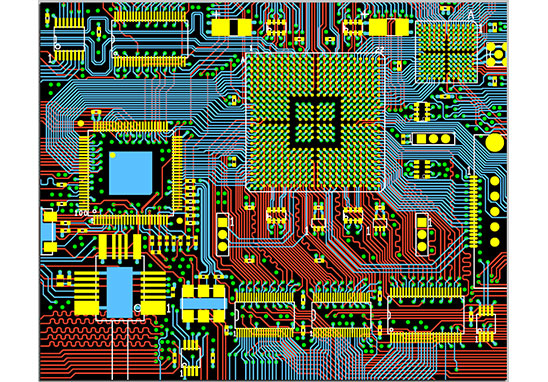

在PCB设计中，布线是至关重要的一步。合理有效的布线能够保证电路的稳定性和可靠性，避免电路布线错误带来的不良影响。在进行PCB布线设计时，需要遵循一定的规则和原则，深圳宏力捷电子是专业PCB设计公司，下面我们将会介绍PCB设计中的六大布线规则。
第一条：按照传输信号速度分类
在布线时需要按照信号传输速度的不同进行分类布线。一般来说，传输速度越快的信号需要更短的走线距离，以避免信号传播过程中的失真和干扰。因此，在布线时需要先确定哪些信号速度较快，再将它们布置在离芯片较近的位置。
第二条：分区域布局
对于不同的功能?？?，需要分区域进行布局，将同一功能的器件集中在一起，以便于管理和维护。在布线时，需要尽量避免不同功能的走线在同一层交叉，造成干扰和信号失真。
第三条：保持距离
不同的信号之间要保持一定的距离，以避免信号之间的串扰和相互干扰。对于不同的信号类型，需要根据其特点来确定保持的距离。例如，同一层碰到的信号之间要保持2mm以上的距离，而地线和电源线之间可以稍短些。
第四条：防止过长过弯
长走线和曲折的走线会对信号质量产生影响，导致信号失真和干扰。为了避免这种情况的发生，要尽可能避免过长过弯的情况发生。对于某些需要弯曲的线路，在弯曲处添加过度曲线，以缓解电磁疲劳。
第五条：分层布线
对于高密度的PCB布线，需要进行分层布线。这样就可以将不同功能?？榈淖呦咝对氐讲煌牟阒?，避免交叉干扰。同时，分层还可以节省一定的空间，使得PCB板更加紧凑。
第六条：对地布线
在PCB设计中，对地布线是比较重要的一环。对于高速数字信号和模拟信号，一般要独立地进行对地布线。特别是在信号干扰比较严重的情况下，对地布线可以有效地降低干扰和噪声。
总之，PCB设计中的布线非常重要，需要遵循一些规则和原则来进行。其中，分类和分区域布局是最为关键的两点，同时还需要注意保持距离、防止过长过弯、分层布线和对地布线等方面。只有在严格按照这些规则进行PCB布线设计，才能确保电路的稳定性和可靠性。
