PCB layout设计公司
深圳宏力捷电子是专业PCB layout设计公司，我们提供高性能和高可靠性的PCB设计， 高速、高密度PCB设计, A/D 混合 PCB 设计, 模拟, 射频电路板设计 以满足客户不同的PCB设计和布局要求?？突е恍杼峁┰硗?，我们可完成电路板布局、建立BOM表、搜寻供应商及购料、样品制作等服务。
PCB layout设计需提供资料
1、原理图：可以产生正确网表（netlist）的完整电子文档格式；
2、机械尺寸：提供定位器件的具体位置、方向标识，以及具体限高位置区域的标识；
3、器件封装：提供器件封装库或者电子物料规格书；
4、布线指南：对于特殊信号具体要求的描述，以及阻抗、叠层等的设计要求。

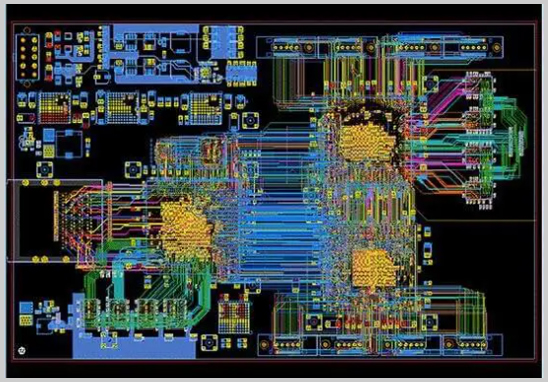

PCB layout设计能力
- PCB最高设计层数：无限制；
- 最大设计PIN数：60000；
- 最大设计连接数：42000；
- 设计最小线宽：2.5mil；
- 设计最小间距：2.5mil；
- 设计最小孔径：4mil(镭射孔)；
- 最多BGA数目：10；
- 最小BGA PIN间距：0.4mm；
- 最大BGA PIN数：4200；
- 最大网络数量：15000。
PCB layout设计服务流程
1. 客户提供原理图咨询PCB设计；
2. 根据原理图以及客户设计要求评估报价；
3. 客户确认报价，签订合同，预付项目定金；
4. 收到预付款，安排工程师设计；
5. 设计完成后，提供文件截图给客户确认；
6. 客户确认OK，结清余款，提供PCB设计资料。
深圳宏力捷推荐服务：PCB设计打样 | PCB抄板打样 | PCB打样&批量生产 | PCBA代工代料
