在电子产品开发过程中，印刷电路板（PCB）的设计是一个至关重要的环节。一个优秀的PCB设计不仅能够确保电子产品的性能和可靠性，还能有效降低生产成本和简化生产流程。本文将介绍PCB设计需要提供的资料以及详细的设计流程，帮助工程师们更好地完成PCB设计任务。
一、PCB设计需要提供的资料
1. 电路原理图
- 电路原理图是PCB设计的基础，详细展示了各个电子元器件及其连接关系。设计师需要根据电路原理图进行PCB布局和布线。
2. 元器件清单（BOM表）
- BOM表列出了所有需要在PCB上安装的元器件，包括元器件的型号、规格、封装类型和数量等信息。这有助于设计师选择合适的元器件封装和布局。
3. 设计规范和要求
- 包括PCB的尺寸、层数、材料、厚度、电气性能要求（如阻抗控制）、特殊工艺要求（如盲埋孔、HDI等）以及其他设计约束。
4. 参考设计资料
- 如果有类似的参考设计资料，如之前的项目文件、参考设计图纸等，可以提供给设计师以供参考。
5. 机械结构图
- 包括外形图、安装孔位置和尺寸、连接器位置等机械结构信息，确保PCB设计符合产品的整体机械结构要求。
6. 测试和调试要求
- 提供关于产品测试和调试的具体要求，如测试点位置、测试接口等，以便设计师在PCB设计中合理安排测试点和接口。
二、PCB设计流程
1. 需求分析
- 与客户或项目团队讨论，明确PCB设计的需求和目标，包括功能要求、电气性能要求、机械结构要求等。
2. 电路原理图设计
- 根据需求设计电路原理图，确定各个元器件及其连接关系。使用电子设计自动化（EDA）工具，如Altium Designer、OrCAD等完成原理图设计。
3. 元器件选型与创建BOM表
- 根据电路原理图选择合适的元器件，并创建BOM表。确保元器件的型号、规格和封装符合设计要求。

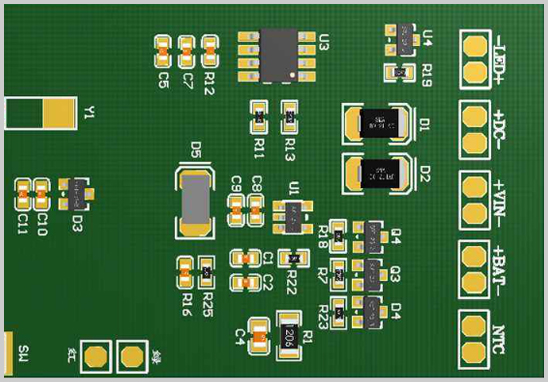

4. PCB布局设计
- 根据原理图和机械结构图进行PCB布局设计，合理安排元器件的位置，确保信号完整性和散热性能?？悸堑缭春偷仄矫娴姆植?，尽量减少噪声和干扰。
5. PCB布线设计
- 使用EDA工具进行PCB布线设计，按照电气性能要求和设计规范进行信号布线。注意高频信号线的长度和走线方式，确保信号完整性和阻抗匹配。
6. 设计规则检查（DRC）
- 使用EDA工具进行设计规则检查，确保PCB设计符合制造工艺和电气性能要求，避免设计错误。
7. 电气性能仿真
- 对关键电路进行电气性能仿真，如信号完整性仿真、热分析仿真等，验证PCB设计的性能和可靠性。
8. 生成生产文件
- 生成用于PCB制造和组装的生产文件，包括Gerber文件、钻孔文件、装配图、BOM表等。确保生产文件的完整性和准确性。
9. 样板制作与测试
- 将生产文件提交给PCB制造厂进行样板制作。制作完成后，进行样板测试和调试，验证PCB设计的功能和性能。
10. 设计优化与量产准备
- 根据样板测试结果进行设计优化，修正发现的问题。确认优化后的设计无误后，准备量产所需的资料和文件。
结论
PCB设计是一个复杂而关键的过程，涉及多个环节和大量的资料准备。通过系统化的设计流程和规范化的资料准备，可以确保PCB设计的高效性和准确性，提升产品的性能和可靠性。
