在现代电子设计中，晶振（晶体振荡器）是保证电路稳定运行的核心元件。它为微控制器、处理器和通信设备等提供时钟信号，其布局设计直接影响整个电路的性能与稳定性。本文将深入探讨PCB设计中晶振布局的重要性及优化方法，帮助电子工程师设计更可靠的电路系统。
一、晶振在电路中的作用
晶振是产生稳定时钟信号的关键元件，主要作用如下：
1. 提供时钟信号： 晶振为数字系统的时序逻辑电路提供标准频率信号，保证数据传输与处理的同步。
2. 确保频率精度： 具有高频率稳定性和低温度漂移，满足高精度电子设备的要求。
3. 增强系统稳定性： 通过精确的时序控制，降低数据传输中的误码率，提升系统可靠性。
二、晶振布局对电路稳定性的影响
PCB设计中晶振的布局直接决定了信号完整性和电磁兼容性，常见布局要点包括：
1. 靠近时钟源器件： 晶振应尽量靠近微控制器或主时钟源，以减少时钟线长度，降低信号延迟和干扰。
2. 合理布线与接地：
- 时钟信号线应尽量短直，避免转弯过多。
- 信号线与电源线保持安全距离，减少串扰。
- 晶振接地焊盘应直接连接至主板接地层，确保良好屏蔽效果。
3. 去耦电容的布局： 晶振的电源引脚附近应布置适当的去耦电容，以减少电源噪声。
4. 远离干扰源： 晶振应远离高频、开关电源等噪声较大的电路区域，防止频率漂移和信号失真。

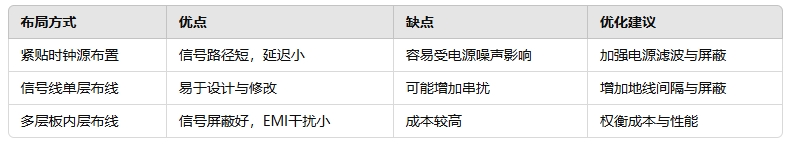

三、不同布局方式的性能分析与优化建议
四、我们的PCB设计打样服务优势
在PCB设计领域，我们拥有经验丰富的工程师团队和先进的EDA设计工具，能够根据客户的应用需求提供专业的晶振布局与电路设计优化服务。我们的核心优势包括：
- 定制化设计： 针对不同电子设备的特殊需求，提供全方位的设计与优化方案。
- 快速打样： 一站式PCB设计、打样与生产服务，缩短产品上市周期。
- 严格品控： 全流程质量管理，确保每一块PCB板的高质量交付。
- 技术支持： 提供从设计到生产的全程技术支持，助力客户实现商业目标。
如果您有PCB设计与打样需求，欢迎与我们联系。我们将凭借专业的技术团队和先进的制造能力，为您的产品提供最优质的服务。
