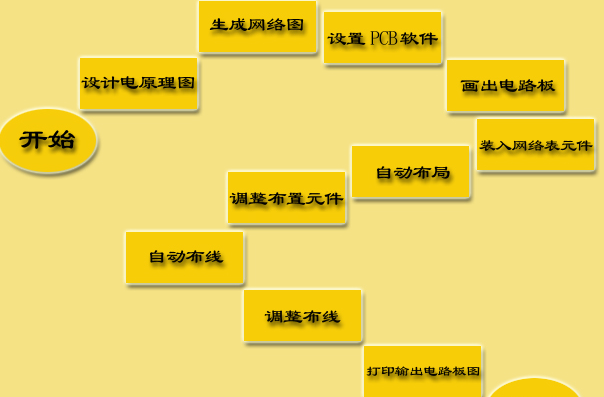

一、画电路板的步骤



二、Protel99 SE PCB设计层的管理功能

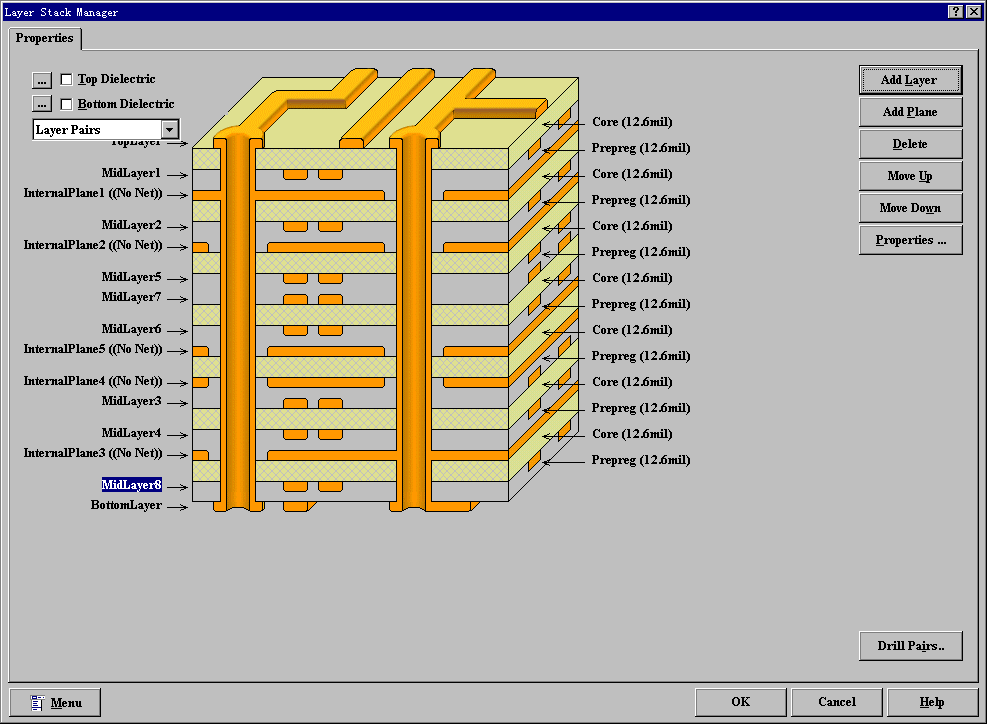

Protel99 SE现扩展到32个信号层，16个内电层，16个机械层，在层堆栈管理器用户可定义板层结构，可以看到层堆栈的立体效果。在开始一个新文件时，可以观看例子中的演示效果。层名称可以定义或重命名?？梢孕薷慕橹什问?可以改变层的放置顺序。

可以设置不同形式的钻孔层对。如：盲孔、埋孔。

菜单选项在Design 》Layer stack manager中。



三、强大的机械层管理

在Protel99 SE中最多可以设计16个机械层，用Design 》 Mechanical Layers可以选定使用哪一个机械层，Visible确定可见方式，Display In Single Layer Mode，授权可否在单层显示时放到各个层上。



四、Protel99 SE PCB设计设计规则

规则增加许多，规则可以被命名，可以失效，规则可以导入导出，可以浏览，可以高亮，规则可以列出报告?？梢匝≡袷视霉嬖蜓彩?。新规则主要有：

1．SMD Neck-Down Constraint

   定义SMD的瓶颈限制。即SMD的焊盘宽度与引出导线宽度的百分比。

2．SMD To Plane Constraint

   定义SMD到地电层的距离限制。

3. Hole Size Constraint

   定义打孔尺寸限制。该规定制定最大和最小孔尺寸，且服从在线和批处理的DRC。

4．Layer Pairs

   层对规则。授权使用层堆栈管理器中设置的层对和钻孔层对。

5． Testpoint Style

   测试点风格。设定测试点大小，所在的层面等。

6． Testpoint Usage

   测试点用法。定义对指定的网络、网络类、或整板加测试点。

7．Room Refinition

   房间定义规则。指定特定的元件放到特定的区域。
