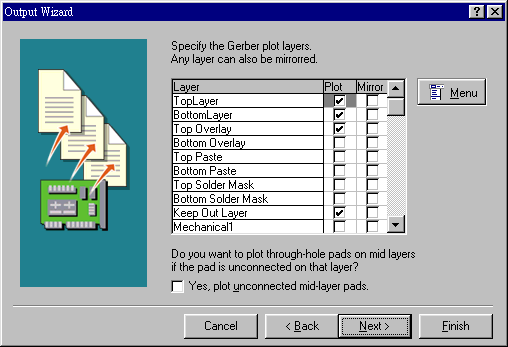

透镜隙径决定后，接下来是规定Gerber文件案使用的单位是公制或英制，以及PCB板的解析度格式。选项中2:3 为0.1mil , 2:4 为0.01mil , 2:5 为 0.001mil的解析度。再下一步是决定Gerber文件要绘制的板层，依据实际状况勾选各个板层。



  或按下右方Menu钮，点选Used On也就是使用过的板层，再按Next。

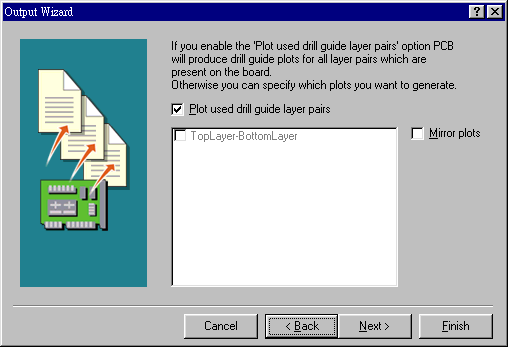

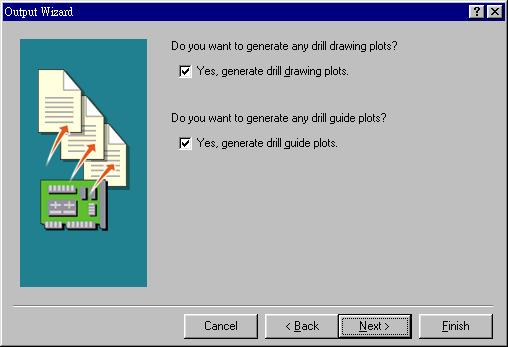

  Gerber文件的设置已告一段落了。输出文件精灵再询问是否要建立钻孔文件，以及导孔文件？

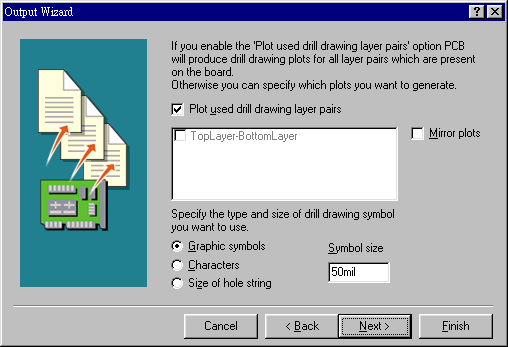

  如果要产生钻孔文件时，是否每一设计层均需被建立？内定值为设计为顶层与底层要钻孔文件，且为50mil大小的图形。



  每一设计层均要导孔文件？或要另订定的？

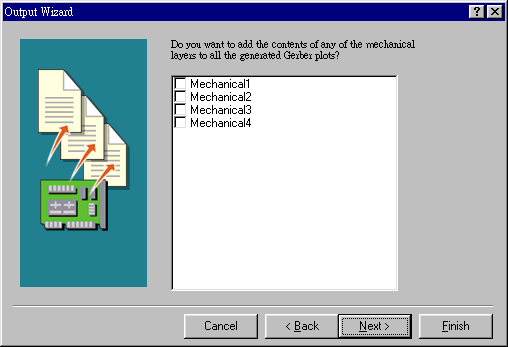

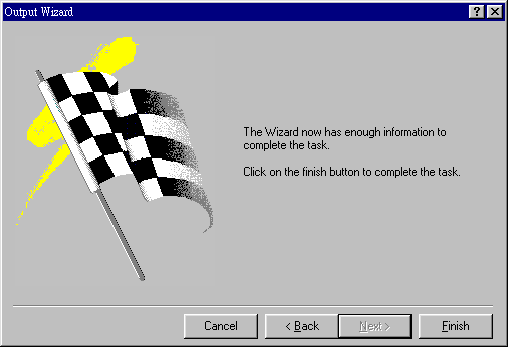

  最后询问机械层是否要建立Gerber输出文件？如果需要建立的板层则加以点选的，否则留下空白。整个设置宣告完毕，画面出现Finish 字样。



  按下 Finish钮结束Gerber输出文件全部设置工作。

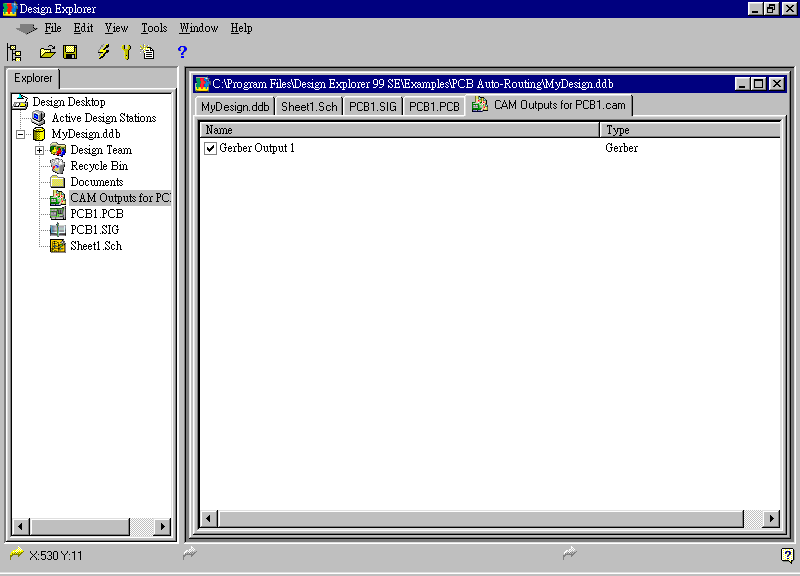

  在专题制作环境的左方，浏览器(Explorer)里My Design.ddb内容增加了一项Cam Output for PCB1.cam。右方多了Gerber Output 1，表示Gerber输出文件的设置工作已经完成，但并没有建立各种必要的输出文件。要获得其各文件案时，并能获得输出，在主功能表点选Tools >> Preference，打开Perference设置环境。

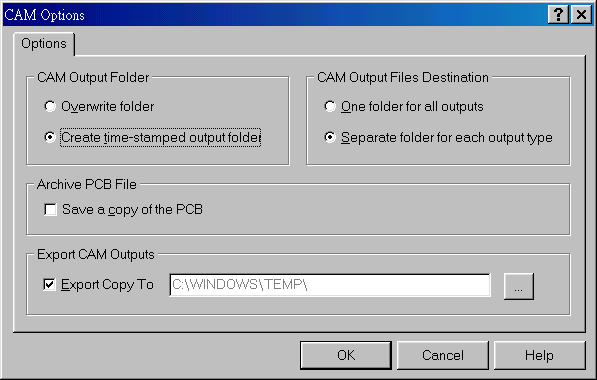

本设置栏共有四个区块，左上角勾选Creat time-stamped output folder ，右上角勾选Separate folder for each output type，下边为输出路径，本例为：C:\WINDOWS\TEMP。按OK结束。

在主功能列，Tool >>Generate CAM Files 才能产生各文件案。

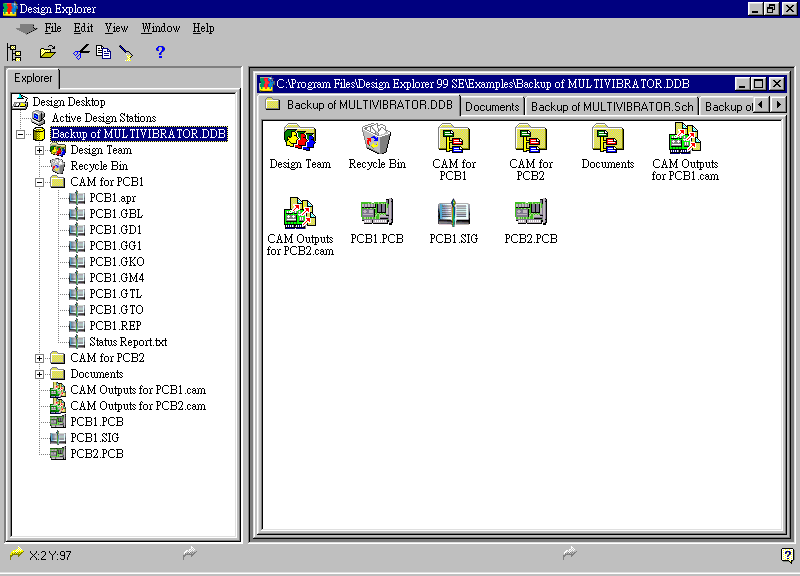

要检查各Gerber输出文件，则在浏览器中打开CAM Output for PCB1，即可看到一系列Gerber输出文件。

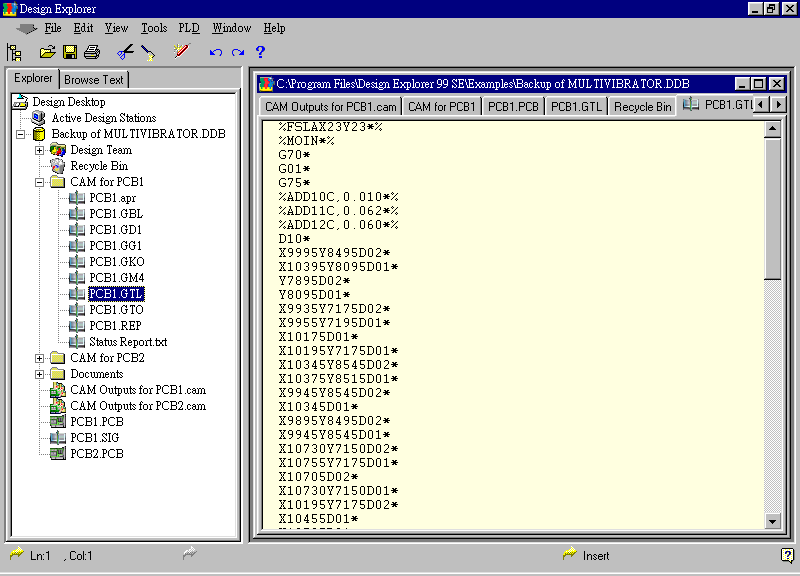

点选PCB1.GTL来看看Gerber 文件的庐山真面目。



三、如何输入Gerber文件？

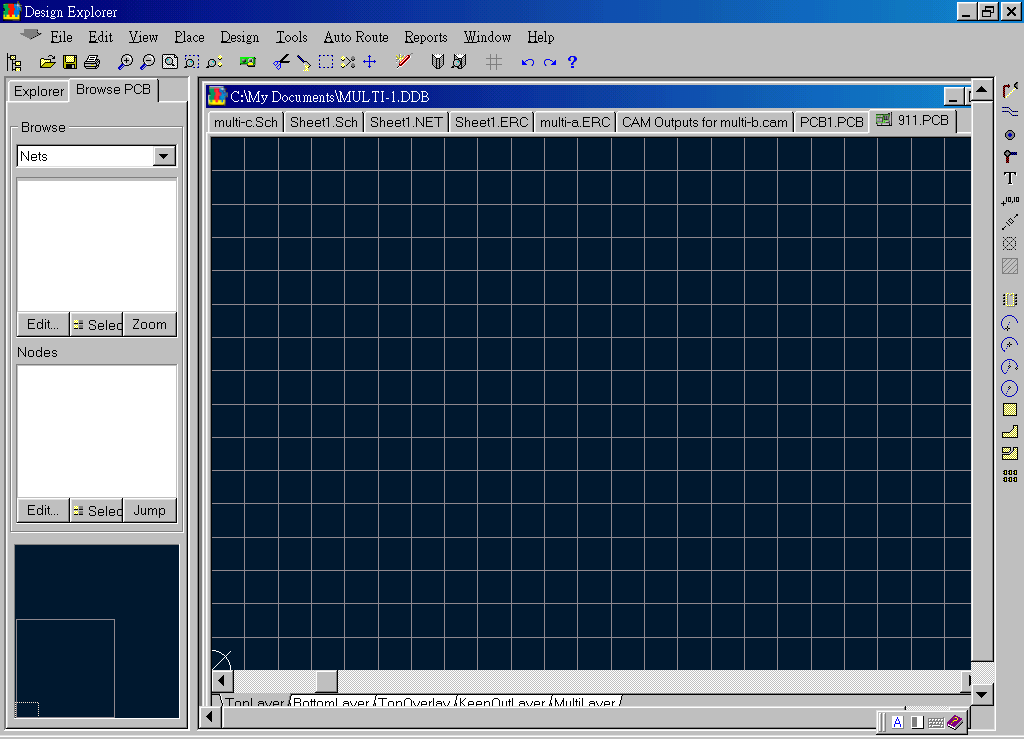

先预备一个PCB编辑环境，不必设置边界。

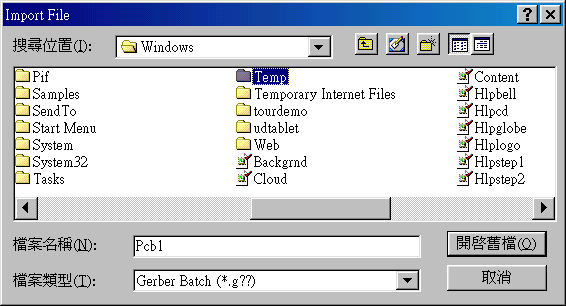

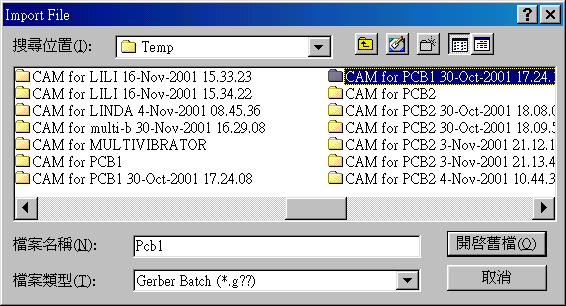

在主功能列，File >> Import。打开Import File选项环境。点选Temp。

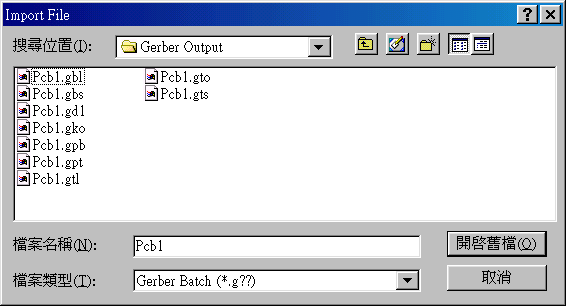

按开启旧文件案。点选CAM for PCB1。



点选PCB.gto，顶层覆盖层的Gerber文件。
