PCB设计是开关电源电路板设计非常重要的一步，对电源的电性能、EMC、可靠性、可生产性都有关联。当前开关电源的功率密度越来越高，对PCB布局、布线的要求也越发严格，合理科学的PCB设计让电源开发事半功倍，以下细节供您参考。



一、布局要求

PCB布局是比较讲究的，不是说随便放上去，挤得下就完事的。一般PCB布局要遵循几点：



1、布局的首要原则是保证布线的布通率，移动器件时注意飞线的连接，把有连线关系的器件放在一起。

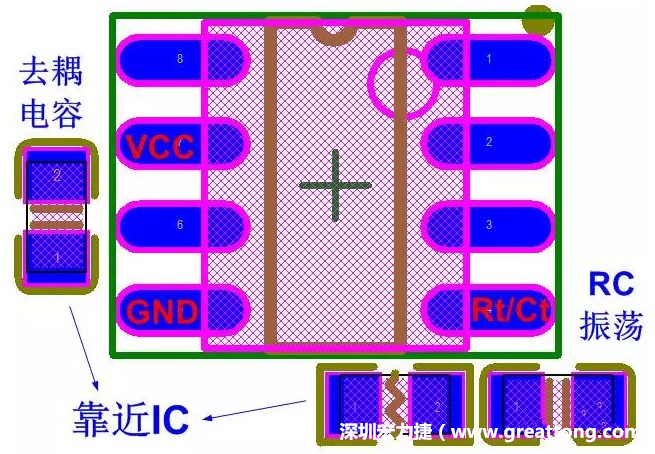

2、以每个功能电路的核心元件为中心，围绕它来进行布局。元器件应均匀、 整齐、紧凑地排列在PCB电路板上，这样，不但美观，而且装焊容易，易于批量生产。尽量减少和缩短各元器件之间的引线和连接；振荡电路，滤波去耦电容要紧靠近IC，地线要短，如图1所示。

 图1

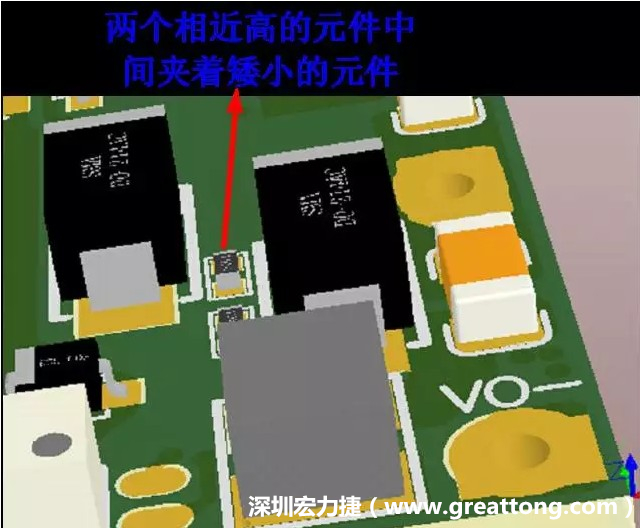

3、放置器件时要考虑以后的焊接和维修，两个高度高的元件之间尽量避免放置矮小的元件，如图2所示，这样不利于生产和维护，元件之间最好也不要太密集，但是随着电子技术的发展，现在的开关电源越来越趋于小型化和紧凑化，所以就需要平衡好两者之间的度了，既要方便焊装与维护又要兼顾紧凑?；褂芯褪且悸鞘导实奶庸つ芰?，按照IPC-A-610E的标准，考虑元件侧面偏移的精度，不然容易造成元件之间连锡，甚至由于元件偏移造成元件距离不够。

图2



4、光电耦合器件和电流采样电路，容易被干扰，应远离强电场、强磁场器件，如大电流走线、变压器、高电位脉动器件等。

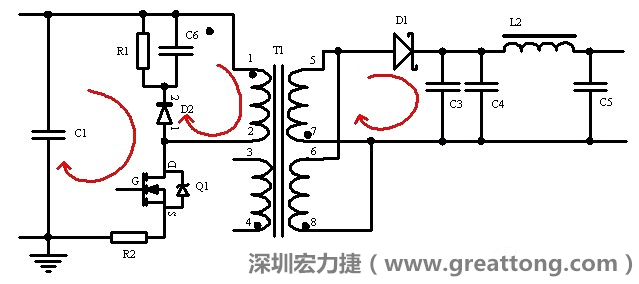

5、元件布局的时候，要优先考虑高频脉冲电流和大电流的环路面积，尽可能地减小,以抑制开关电源的辐射干扰。如图3所示的几个电流环路是需要特别注意的。

图3



6、高频脉冲电流流过的区域要远离输入、输出端子，使噪声源远离输入、输出口，有利于提高EMC性能。

图4

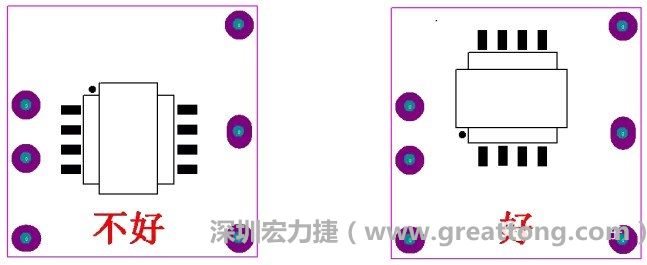

如图4所示，左图变压器离入口太近，电磁的辐射能量直接作用于输入输出端，因此，EMI测试不通过。改为右边的方式后，变压器远离入口，电磁的辐射能量距输入输出端距离加大，效果改善明显，EMI测试通过。



7、发热元件（如变压器，开关管，整流二极管等）的布局要考虑散热的效果，使得整个电源的散热均匀，对温度敏感的关键元器件（如IC）应远离发热元件，发热较大的器件应与电解电容等影响整机寿命的器件有一定的距离。

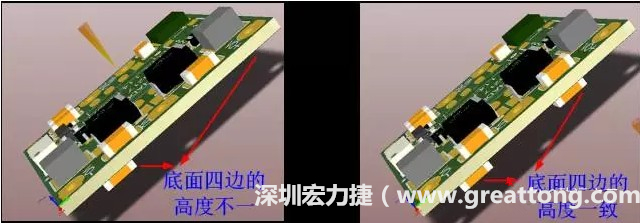

8、布板时要注意底面元件的高度。例如对于灌封的DC-DC电源?？槔此?，因为DC-DC?？楸旧硖寤捅冉闲?，如果底面元件的高度四边不平衡，灌封的时候会出现两边引脚高度一边高一边低的现象。

图5



9、布局的时候要注意控制引脚的抗静电能力，相应的电路元件之间的距离要足够，例如Ctrl引脚（低电平关断），其电路不像输入、输出端那样具有电容滤波，所以抗静电能力是整个?？樽钊醯?，一定要确保有足够的安全间距。
