目前设计高速PCB板使用最多的PCB设计软件是Cadence，其次是PADS软件，最后是最容易上手的Altium Designer（AD），早些年设计手机的公司都是在用PADS。
当前很多线路板生产厂家对于PADS软件也不熟悉，遇到此类文件都是要求客户提供gerber文件（深圳宏力捷电子对PADS的设计文件很熟悉，投板时可以提供PCB文件或gerber生产）。
最近收到两个PADS用户输出gerber文件时出现焊盘丢失的问题，为避免类似问题发生，下面PCB设计公司-深圳宏力捷电子来分享一下问题发生原来和解决方案。
一、PCB设计软件PADS出GB焊盘丢失问题解决方案

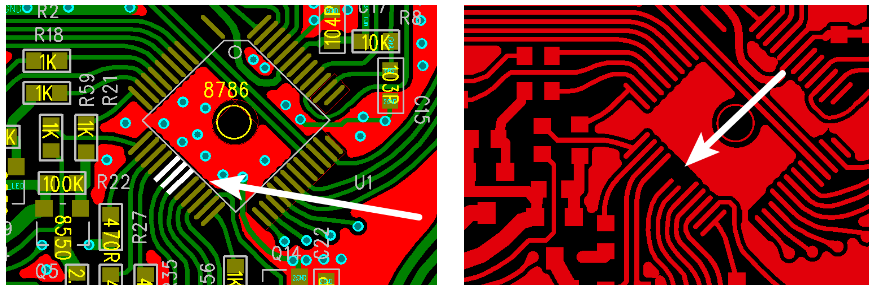

PCB设计软件PADS出GB焊盘丢失原因：PADS斜角焊盘在输出gerber时需要填充，当填充的线过大（比焊盘宽度大）就会出现焊盘丢失。

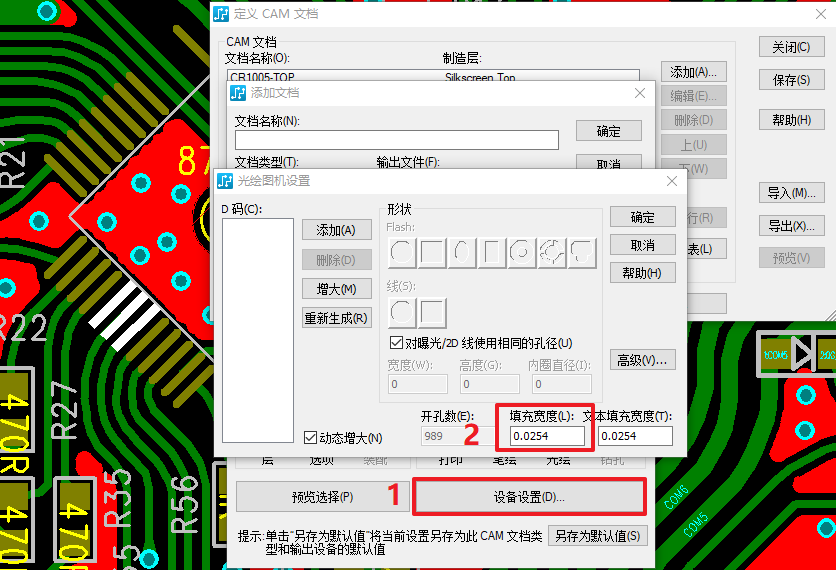

问题解决方法：输出光绘时将“填充线宽”改小。
二、PCB设计软件PADS出GB焊盘变形问题解决方案

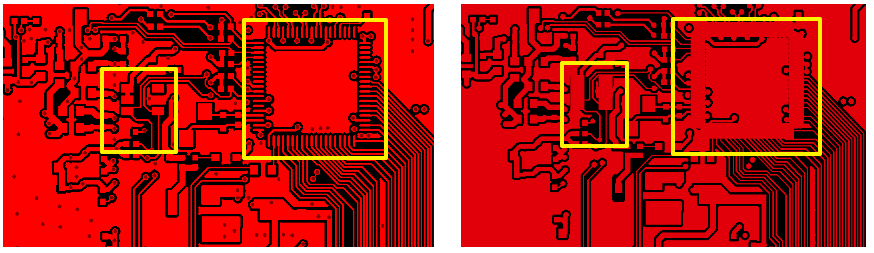

PCB设计软件PADS出GB焊盘变形发生原因：输出gerber D码错乱。

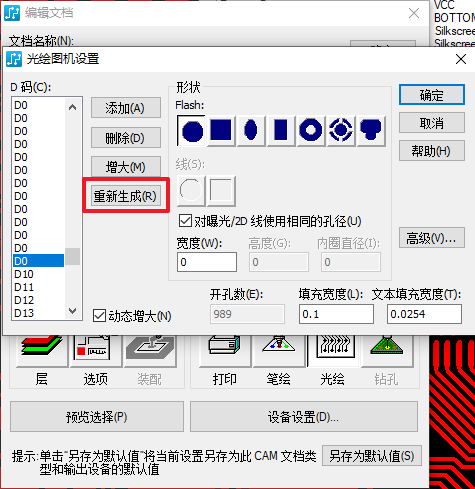

问题解决方法：重新生成D码表。

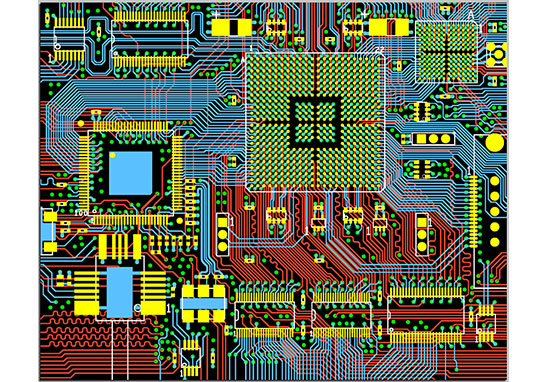

深圳宏力捷PCB设计能力
深圳宏力捷电子是一家专业从事电子产品设计（layout布线设计）的PCB设计公司，主要承接多层、高密度的PCB设计画板业务。
PCB设计能力
? 最高信号设计速率：10Gbps CML差分信号；
? 最高设计层数：40；
? 最小设计线宽线距：2.4mil；
? 最小BGA设计脚距：0.4mm；
? 最小机械孔直径：6mil；
? 最小激光钻孔直径：4mil；
? 最大PIN 数：63000；
? 最大元件数目：3600；
? 设计PCB最多BGA数量：48。
